景观设计中的常用管材 | 知识大全

景观设计中我们常会用到的一些“管材”

首先,先看一下常用管材的分类:

金属管 钢管、铸铁管、不锈钢管、铜管、镀锌管等。

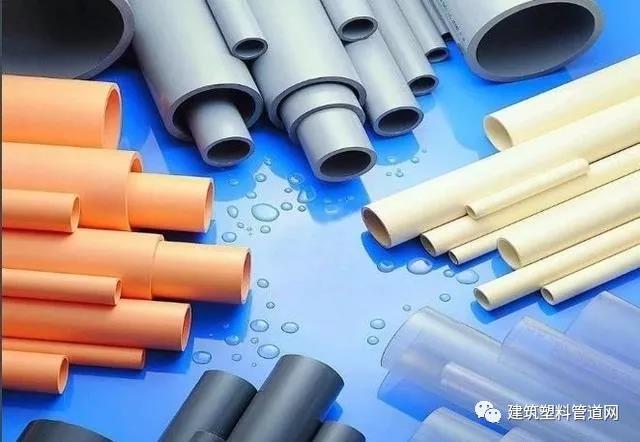

塑料管

PVC管、PE管、PP-R管、PB管、PEX管、ABS等等



金属与塑料复合管

钢塑管、铝塑管、钢丝网增强复合管、钢带增强螺旋波纹管等



其他非金属管

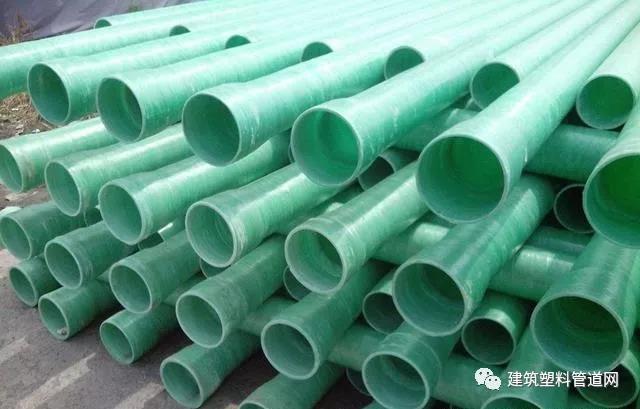

玻璃钢管、陶土管、木管、竹管等




管材的标注,通常采用“公称直径DN”和“管道外径De”。

公称直径或叫公称通径、公称口径,是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径,是管道外径和管道内径的平均值。

在国际上通用DN表示公称直径,符号后面用数字注明公称直径的数值,如公称直径为125mm的管材,表示为DN125。

公称直径不是仅对管材而言,压力容器、法兰、容器零部件、螺纹都有公称直径。

无论管材的实际内径和外径是多少,只要其公称直径相同,就可以用相同的公称直径的管件相连接,具有通用性和互换性。

管道外径De,主要用于标注无缝钢管、PVC等塑料管道和其他需要明确管道壁厚的管材。采用De标注的话,均需要标注成外径*壁厚的方式。

通常实际应用中,我们金属管材用DN表示公称直径,塑料管材用De表示外径。

下面我们来详细介绍几种,景观设计中常用的管材:

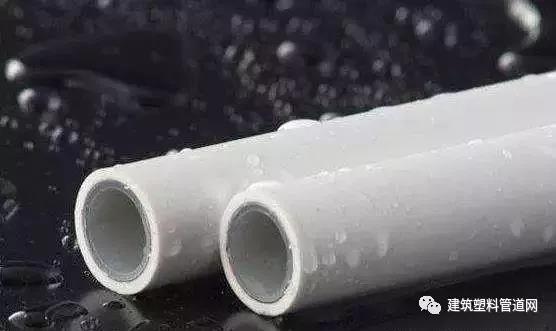

UPVC管,是硬脂聚氯乙烯管,也称为PVC-U管,适用于生活给水(冷)系统,污排水系统和雨排水系统。

应用于不同系统的UPVC管,材质会有些许差别,例如UPVC雨水管由于要长期暴露于日光下,需要添加抗紫外线的成分,防止老化,因此价格也会不同

通常,排水用管GB/T5836.1,给水用管GB/T10002.1



特点:

具有良好的耐老化性能,能长期保持其理性化性能;

阻燃性好,耐腐蚀性强,使用寿命长;

不易结垢;

质轻;

绝缘性能好等

承压能力:给水用PVC-U管按国标可分为0.6Mpa、0.8Mpa、1.0Mpa、1.25Mpa、1.6Mpa五种设计压力等级。

试压时实验压力应为管道系统工作压力的1.5倍,但不得小于10KG/cm2,保压1h。

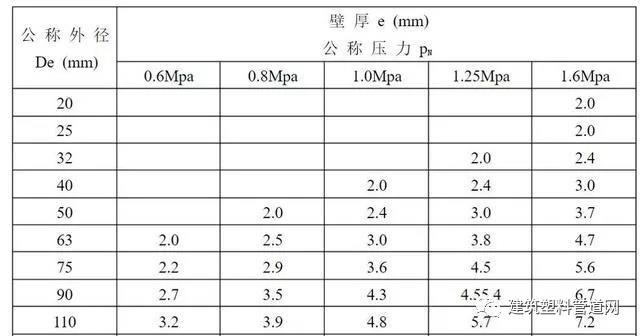

规格尺寸:给水用UPVC管规格尺寸

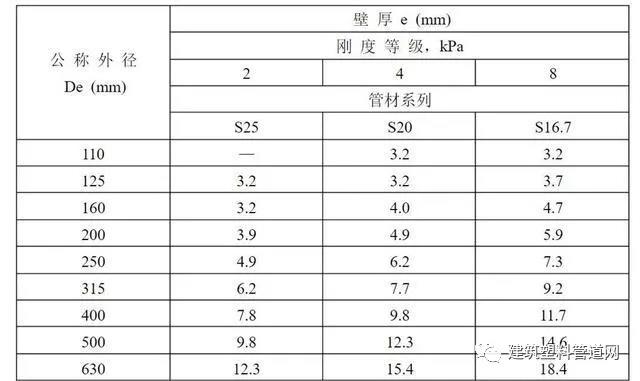

埋地排污、废水用UPVC管规格尺寸



划重点:

在景观水电设计中,管径<De200时常用于雨水排水、污水排水、水景给排水管道;也用作电线套管使用。

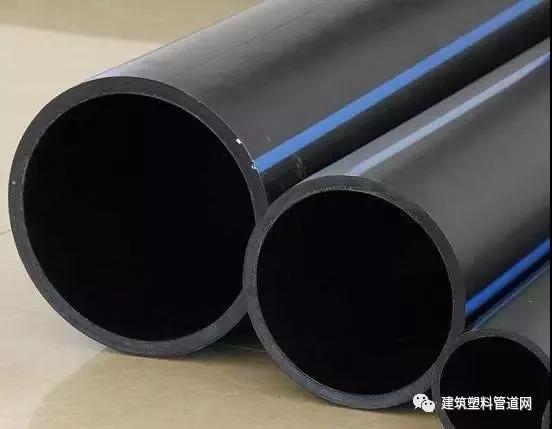

PE管----聚乙烯管,常用于给水管和燃气管。颜色一般为黑色或蓝色,暴露在阳光下的铺设管道为黑色。



特点:

强度高、抗腐蚀;

耐温、无毒、耐老化;

流体阻力小、质量轻;

价格低、可回收

承压能力:

PE管可分为0.6Mpa、0.8Mpa、1.0Mpa、1.25Mpa、1.6Mpa这五种设计压力等级。

试压时实验压力应为管道系统工作压力的1.5倍,但不得小于0.8Mpa。

规格尺寸:



划重点:

在景观水电设计中,管径<De200时用于雨水排水、污水排水、水景给排水管道;也用作电线套管使用。(由于其连接的接头价格较贵,这样就制约和妨碍了它的广泛应用)。

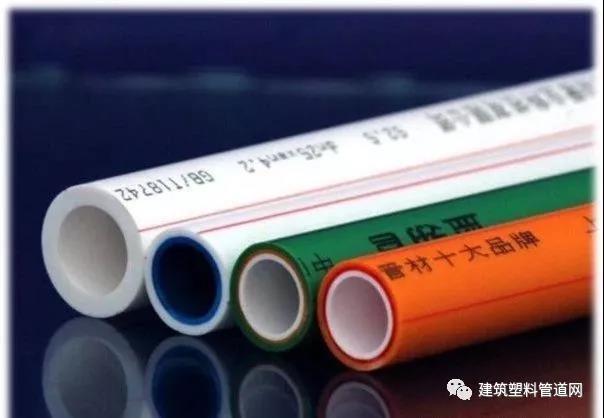

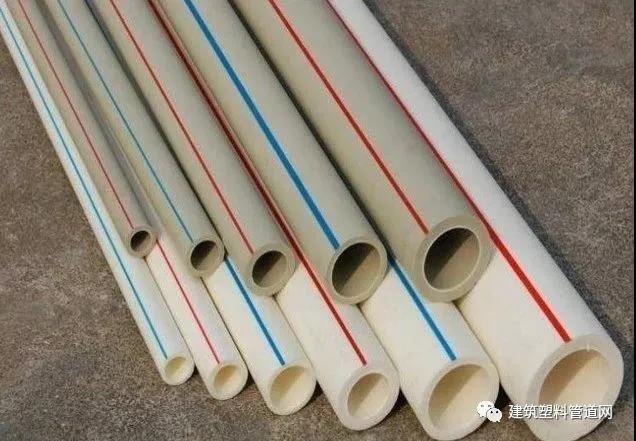

PP-R管,无规共聚聚丙烯管。主要应用于冷、热水给水系统、饮用水系统,也可用于输送各类腐蚀性流体的管网、雨水系统及压缩空气管网。



特点:

无毒卫生、重量轻;

耐热性能好;

耐腐蚀性能好;

保温性能好(热导系数低);

永不结垢、永不生锈、永不渗漏;

管材颜色一般为灰色

承压能力:

PP-R管可分为0.4Mpa、0.6Mpa、0.8Mpa、1.0Mpa四种设计压力等级。试压时实验压力应为管道系统工作压力的1.5倍,但不得小于0.6Mpa。

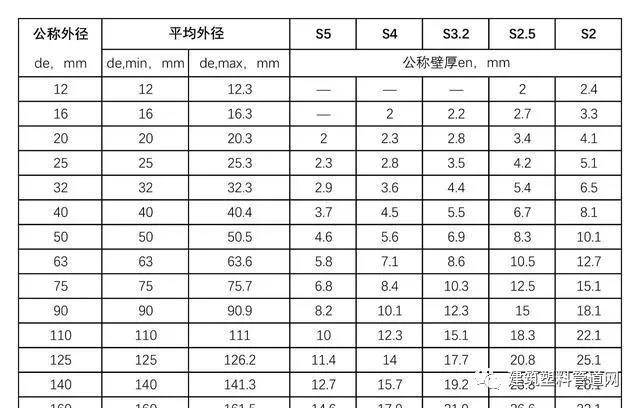

规格尺寸:


划重点:

在景观水电设计中,管径≤De75时,用于给水设计和水景循环管道;但是PP-R管到在温度5℃以下,存在一定低温脆性,不宜在北方寒冷地区使用。

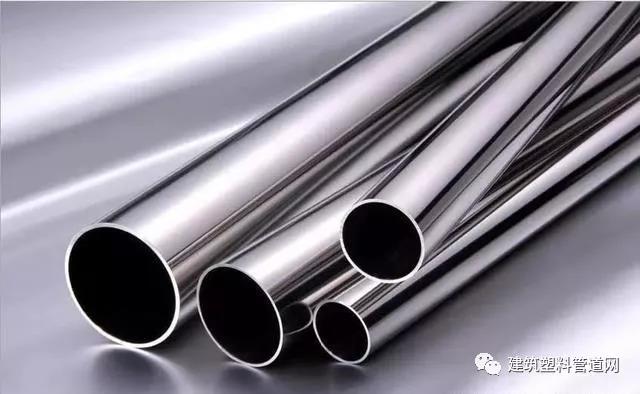

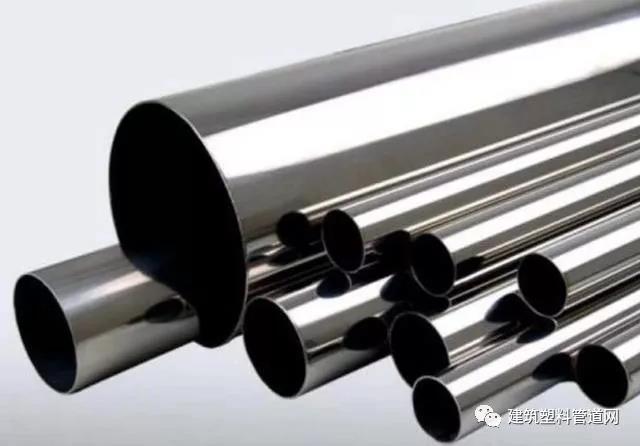

不锈钢无缝钢管,是一种具有中空截面、周边没有接缝的长条钢材。适用于直饮水、冷热水、排水等系统。



特点:

硬度高、整体刚性好、性能稳定;

耐高压、耐高温、耐腐蚀、机械性能好;

热传导率低、低温不变脆;

输水过程中可确保输水水质的纯净,且经久耐用又可再生做装潢材料利用。

价格偏高。

承压能力:

水压试验的试验压力按P=2SR/D计算,

式中:P----试验压力,Mpa;

S----钢管的公称壁厚,mm;

D----钢管的公称外径,mm;

R----允许应力,Mpa;

在实验压力下,应保证耐压时间不少于5S.

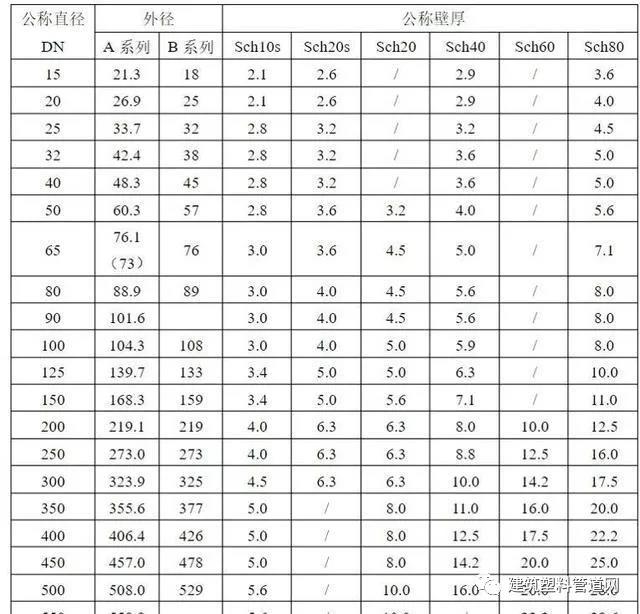

规格尺寸:



划重点:

在景观水电设计中,因其具有易加工特性,常用于水景中的弧形管道和接头比较多的管道,加上其外观高档美观,裸露管道也常常采用不锈钢管道。

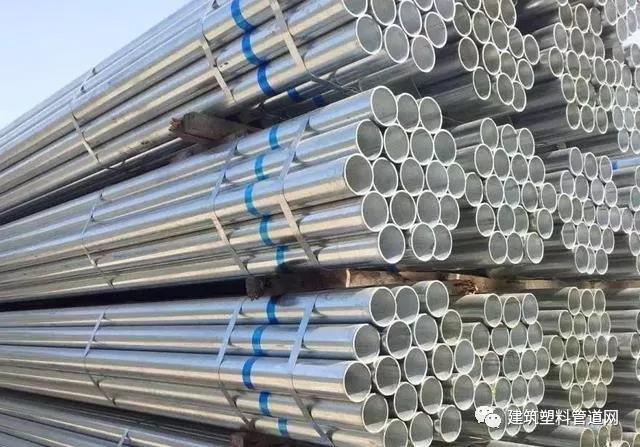

镀锌钢管

分为冷镀锌钢管、热镀锌钢管。冷镀锌钢管已被禁用,后者还被国家提倡暂时能使用。热镀锌钢管在消防、电力和高速公路上有广泛的应用。



特点:

价格便宜;

机械强度高;

易锈蚀,管内壁易结垢并会滋生细菌,使用寿命短;

在供水领域是淘汰禁用产品。

承压能力:

最高工作压力薄壁管不超过1.2Mpa;普通管不超过2.5Mpa,加厚管不超过3.0Mpa。用于给排水系统时管道水压试验的试验压力应为P+0.5Mpa且不应小

于0.9Mpa,并保压10min。用于自动喷水灭火系统时,当系统设计工作压力等于或小于1.0Mpa,水压强度试验压力应为设计工作压力的1.5倍,并不应

低于1.4Mpa;当系统设计工作压力大于1.0Mpa,水压强度试验压力应为该工作压力加0.4Mpa。

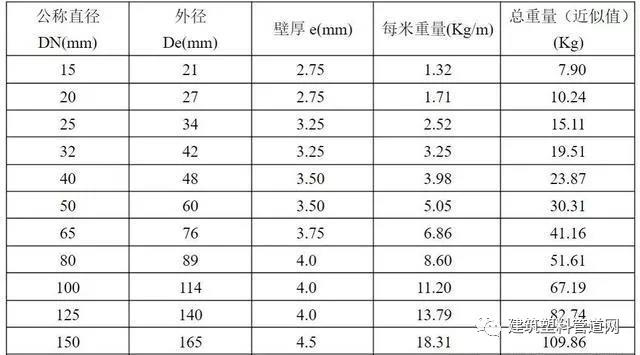

规格尺寸:




划重点:

在景观水电设计中,热镀锌钢管在管径≤DN100时用于室内消防给水管。

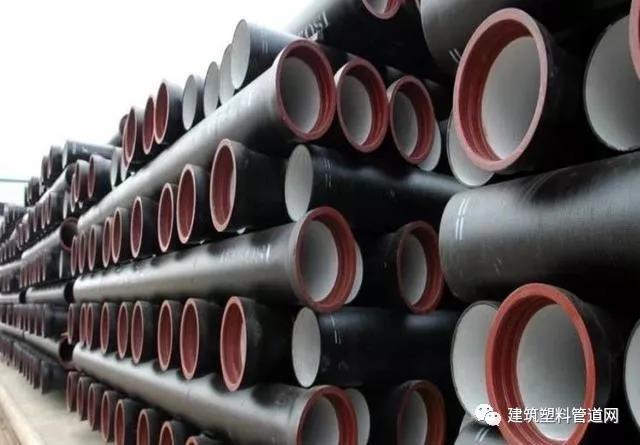

球墨铸铁管

是一种广泛用于压力供水的、燃气输送的管材,具有高强度、高延伸、耐腐蚀的优良特性,使其具有铁的本质、钢的性能,是传统铸铁管和普通钢管

的更新换代产品。球墨铸铁管的特点在于铸件中存在一定数量的球状石墨,这种球状石墨能使铸件达到确定的机械性能。



特点:

直径大、管壁厚、质地脆、强度低、价格便宜,是经济的供水管材,正常使用寿命可达20~25年。

在中低压管网(一般用于6MPa以下),球墨铸铁管具有运行安全可靠,破损率低,施工维修方便、快捷,防腐性能优异等

承压能力:

用于给排水系统时,管道水压试验压力为:当工作压力P≤0.5Mpa时,应为2P;当工作压力P>0.5Mpa时,应为P+0.5Mpa且不应小于0.9Mpa,并保压

10min。

划重点:

在景观水电设计中,广泛应用于市政供水管、室外生活给水主管和室外消防管道。
