涨知识：消防系统采用钢管时的水锤压力分析
本文仅讨论消防系统采用钢管时的水锤压力分析。14版水消规第5.5.11条：消防水泵出水管应进行停泵水锤压力计算，当计算所得的水锤压力值超过管道试验压力值时，应采取消除停泵水锤的技术措施。停泵水锤消除装置应装设在消防水泵出水总管上，以及消防给水系统管网其他适当的位置。

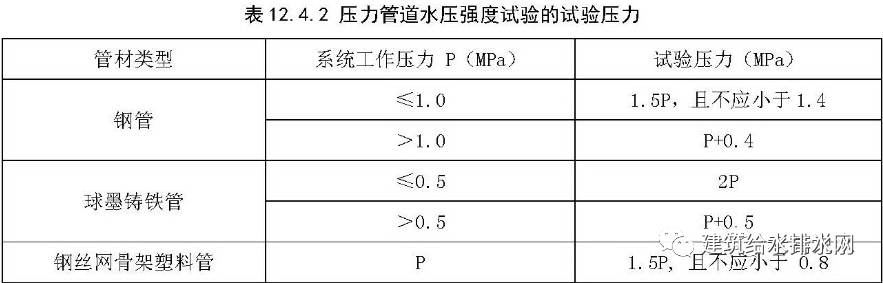

14版水消规关于管道的试验压力详下表：

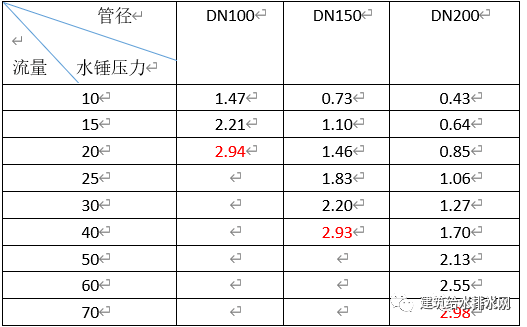

根据规范水锤压力计算公式，钢管在不同管径不同流量下的水锤压力值为：
上表中，管径单位为mm，水锤压力单位为Mpa，流量单位为L/s。
注：因民用建筑消防系统工作压力不大于2.40Mpa，民用建筑消防系统当采用钢管时最大公称压力等级为2.5Mpa，对应的管道试验压力为2.9Mpa，故水锤压力计算值超过2.90Mpa后就不再计算。
由上表可知，相同管径下，管道流量越大，相应的水锤压力越大；相同管道流量下，管径越大，相应的水锤压力越小。根据规范，当消防水泵出水管的水锤压力值超过管道试验压力值时，应采取消除停泵水锤的技术措施。比如某建筑高度15m的多层商业（体积约2.4万m3），室内消火栓流量25L/s，消防主泵扬程0.65Mpa，对应的管道试验压力为1.40Mpa，管材采用热浸锌镀锌钢管，管道管径DN150，对应的水锤压力值为1.83Mpa，故这种情况下该室内栓系统应采取消除停泵水锤的技术措施。
