【建筑给水排水分会】•国际:景观排水|日本的成本控制和精细化设计

       商业环境中的景观元素按照商业空间氛围营造的重要性分为三级。

       第一级为装饰型,即以装饰性为主的景观元素,其往往是城市建筑物的第二名片,如城市空间艺术品、雕塑等;

        第二级为混合型,即功能和装饰性并重的景观元素,如铺装、座椅、树池、树箱花钵等;

        第三级为功能型,即以功能性为主,其装饰性需与环境融合,不宜过分突出,如排水沟、围栏、栏杆扶手、装饰井盖、树池篦子、隔离墩等。

        上述中的第三级纯功能性景观元素一般不太被人注意,但它们却是景观设计不可或缺的重要单项,其细节设计的好坏是项目品质表现的重要元素之一,此单项在以往设计中往往不被重视。

         在对日本商业环境的考察中,这些第三级景观元素给笔者留下了很深的印象,以下就以排水沟为例,对其功能设计、成本控制、人性化细节以及在万达广场中的实施情况进行解析和探讨。

         一、纯功能型的景观元素也是良好的环境装饰

         1、空间界定,强化场所感

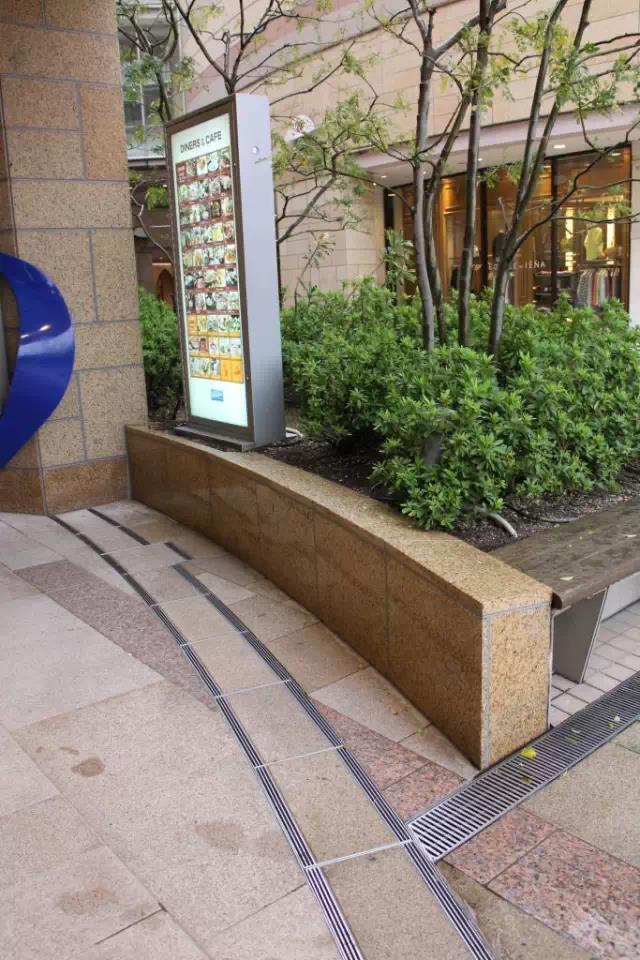

         当地面铺装材料颜色相同时,利用排水沟界定空间,并结合花池座椅、建筑等元素划分空间,进一步强化区域场所感。(见图1和图2)

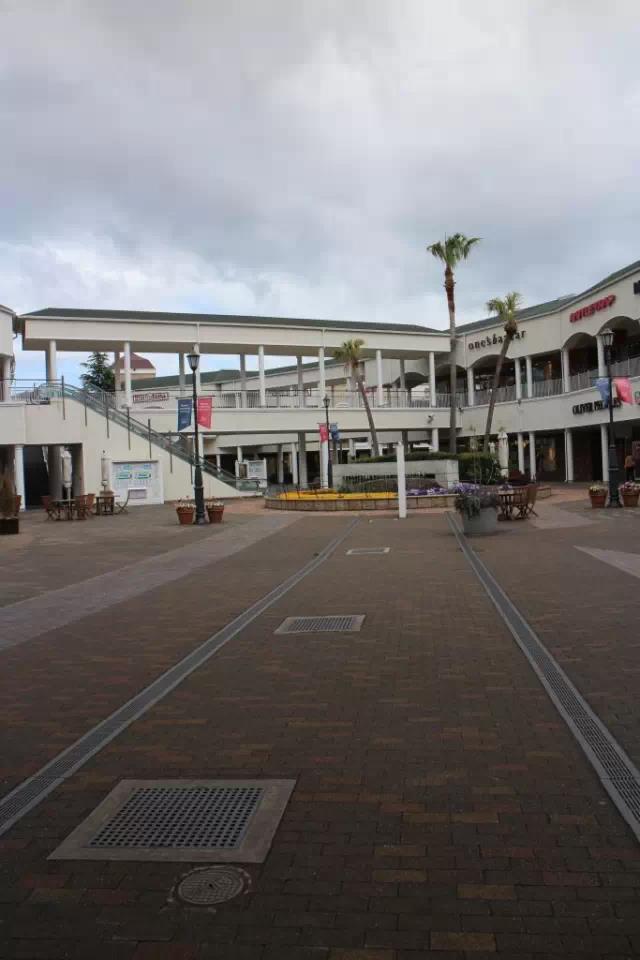

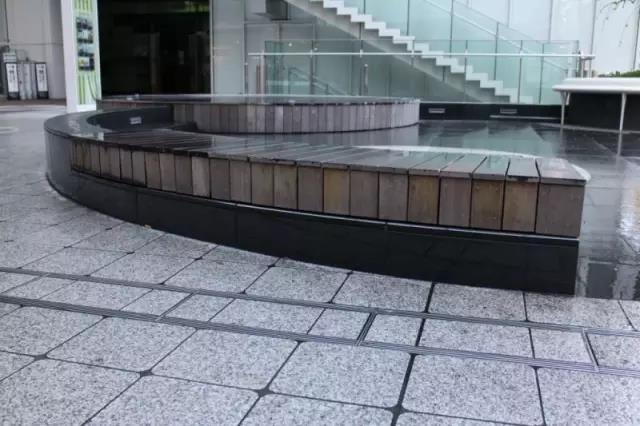

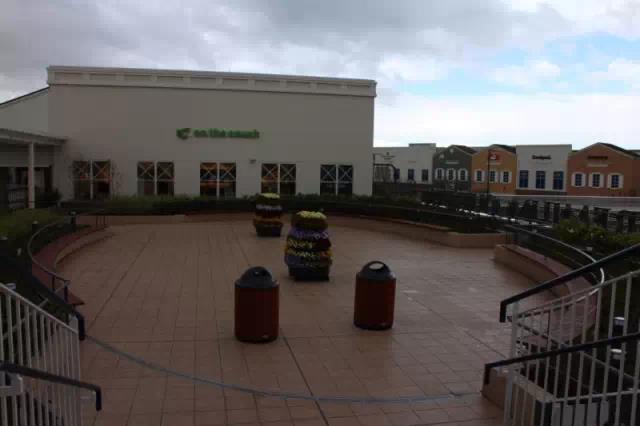

图1 以排水沟作为场地边界

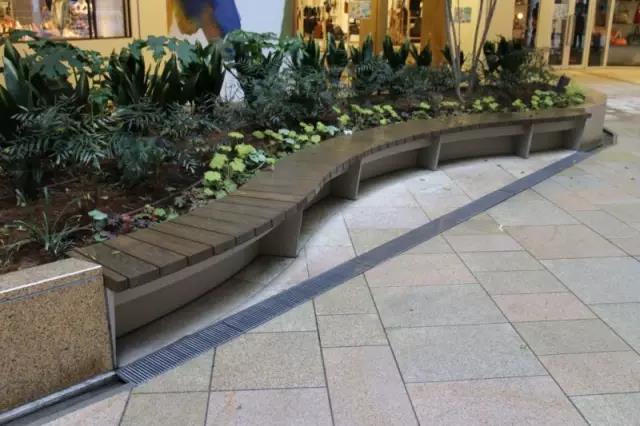

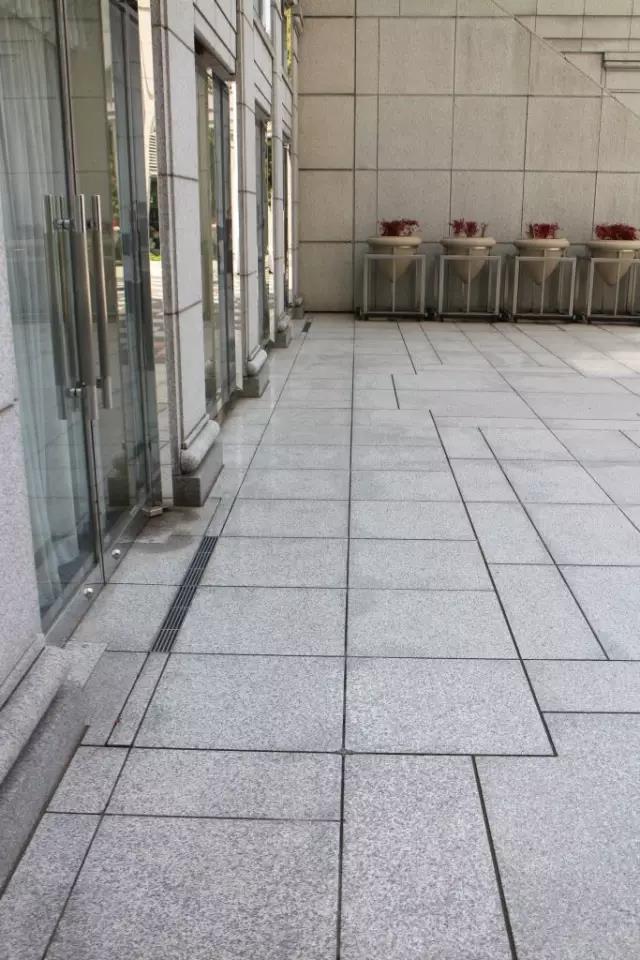

图2与建筑呼应划分空间

        2、铺装分界,区分不同的功能区域

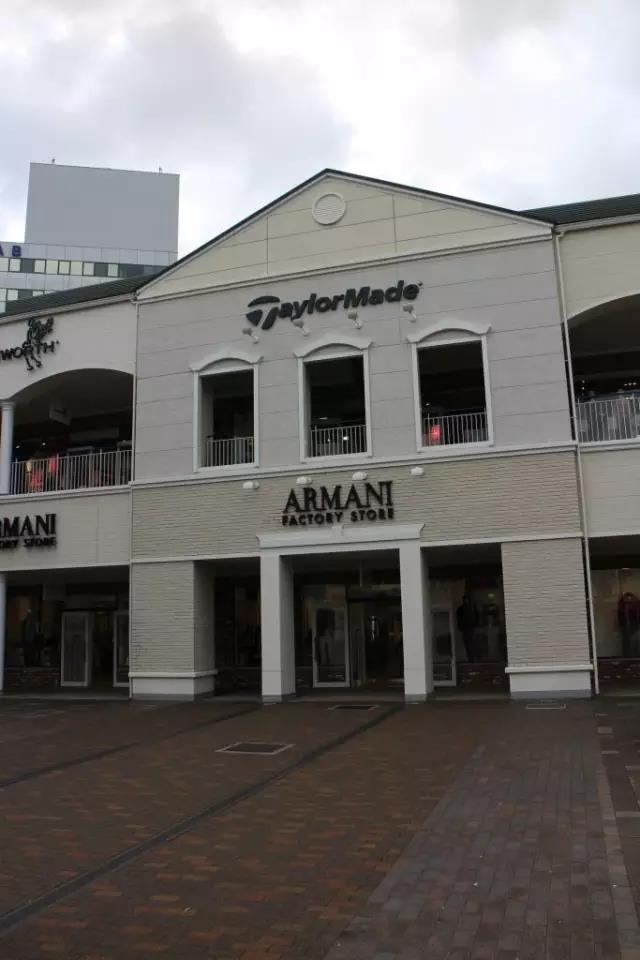

        利用排水沟位置的特殊性,作为不同铺装材质或拼花的分界变化线,同时还起到了不同功能分区的划分和警示作用。(见图3)

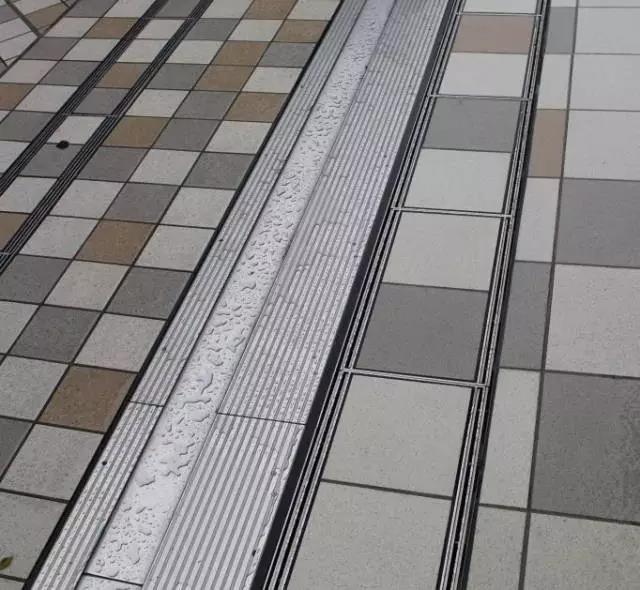

图3 市政人行道和商业场地空间的划分线

        3、铺装装饰,并有一定的导向作用

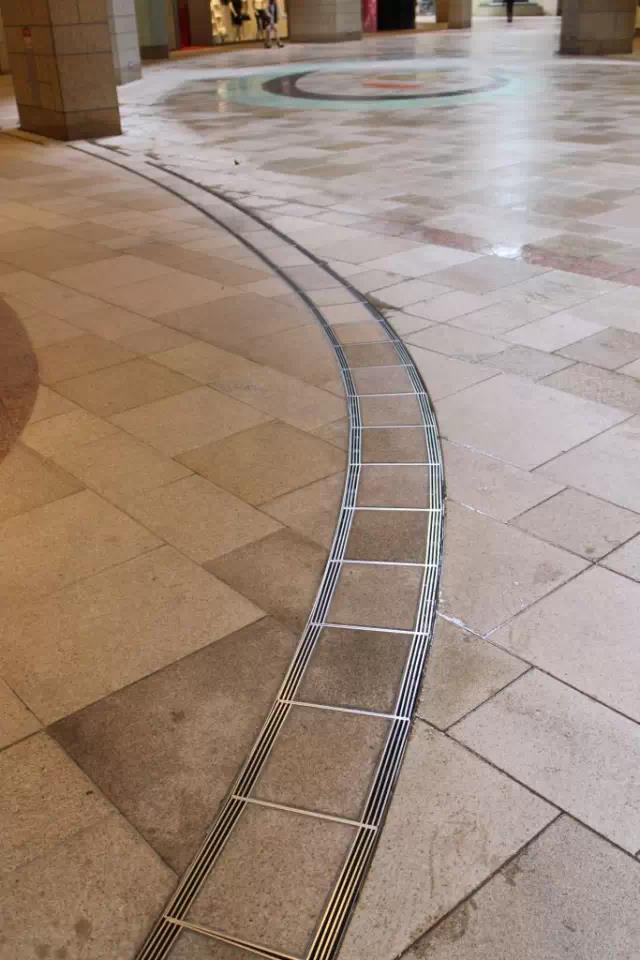

        利用排水沟或排水口的直线和点阵特点,以点线结合的形式,起到一定导向和强调作用。(见图4和图5)

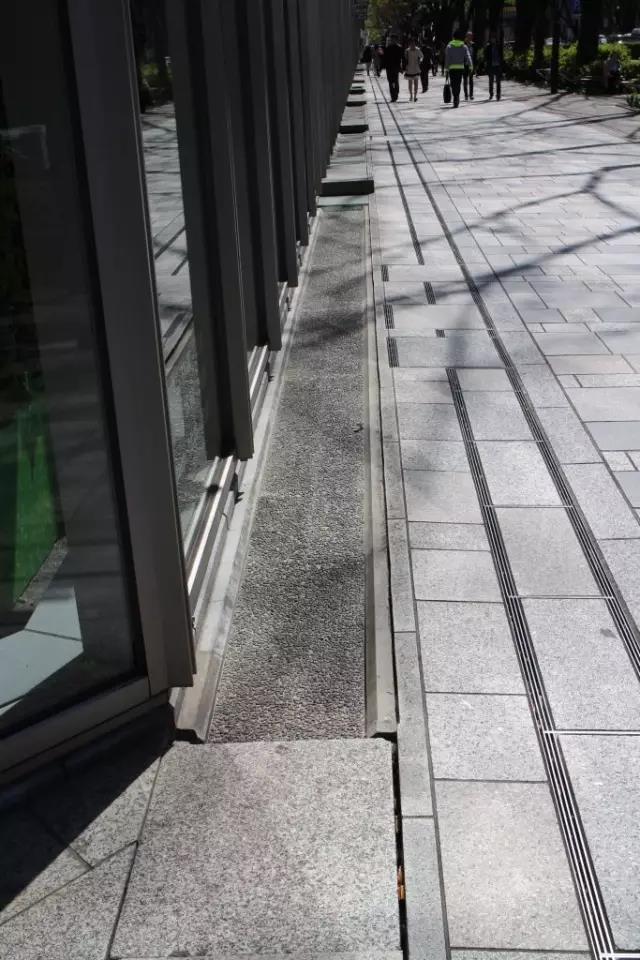

图4 导引建筑入口

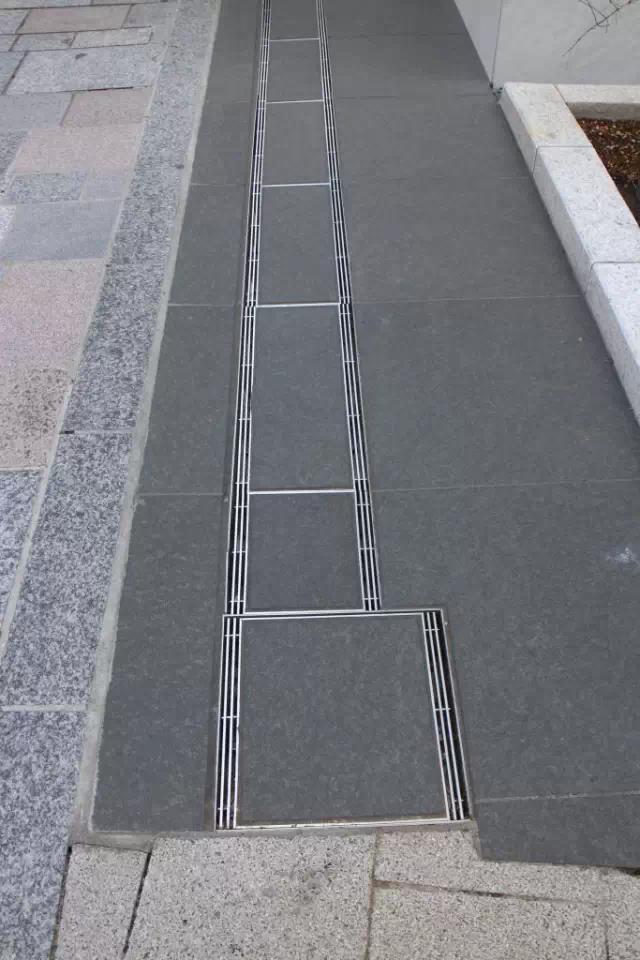

图5 强调环境中心区域

二、排水沟的样式设计与成本控制是密不可分的
按照商业区域对品质的不同要求,决定了排水沟的样式,从而做到了对成本的良好控制。以下按照位置和功能进行分类分析。

1、地面排水主沟(见图6-图8)

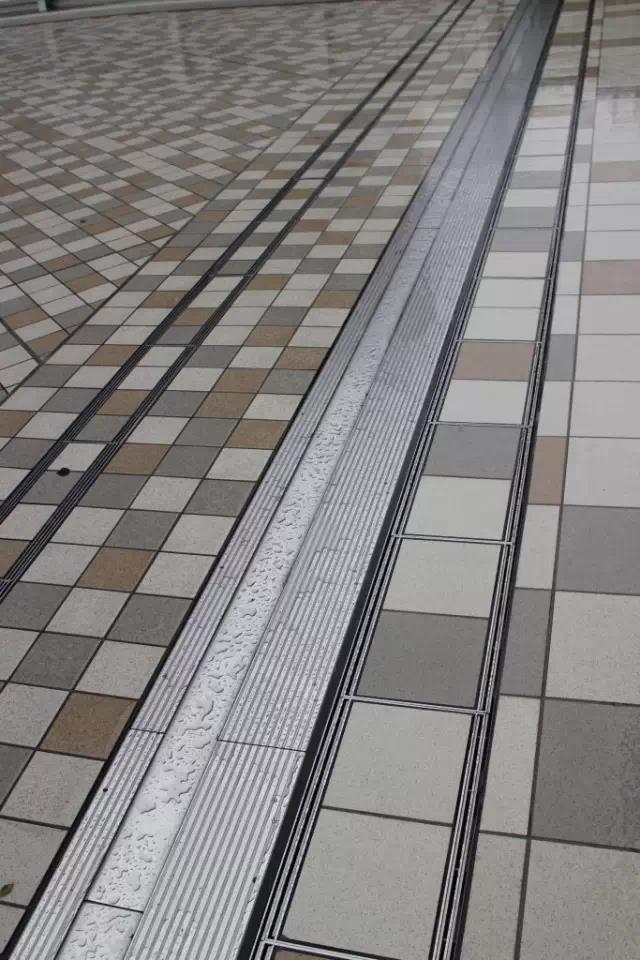

图6

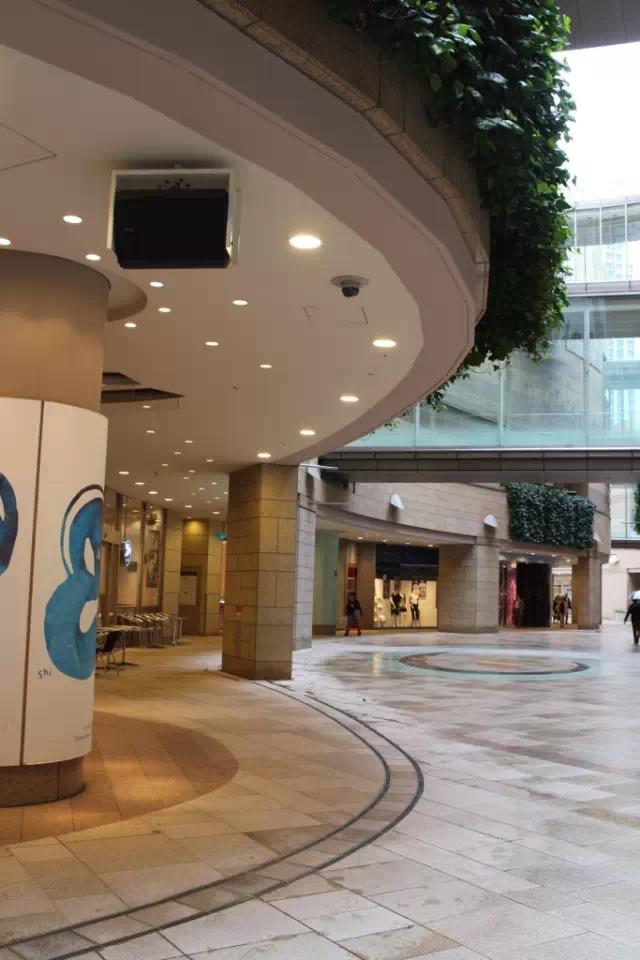

图7

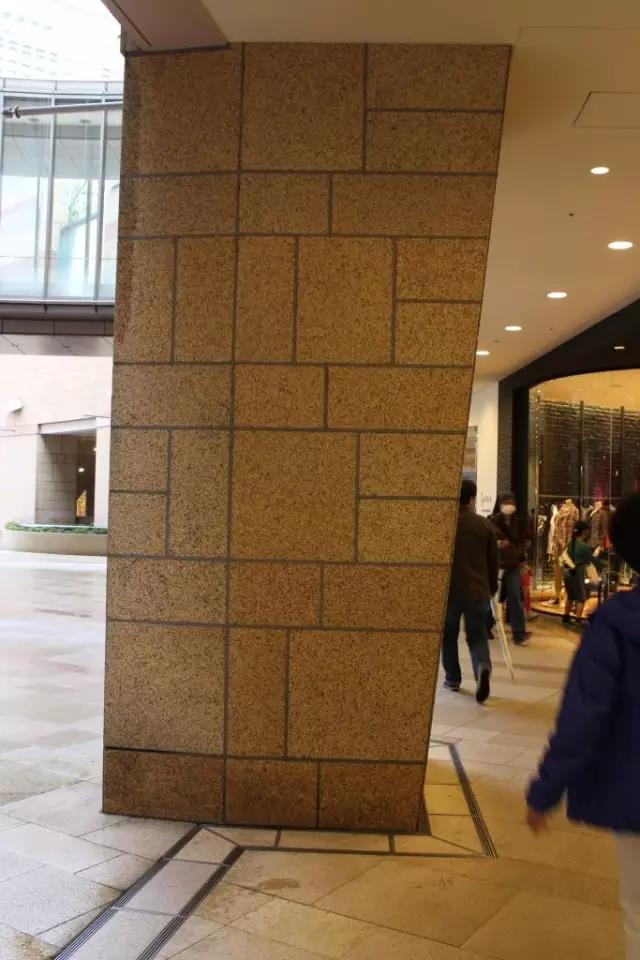

图8
位置:地面主人流区,多为通行空间,人流较多
分类:地面排水主沟
样式:暗沟,一般采用装饰性侧排式沟盖板,且样式统一。(见图9)
图9
材料:不锈钢,用材质地坚固耐久,施工质量高,排水沟按照市政标准模块统一加工(经考察,大部分排水沟规格均为统一样式),避免因施工单位不同,而影响施工质量。

2、地面排水辅沟或集水口(见图10和图11)
位置:地面非主人流区,多为休闲空间,人流较少,人行速度较慢
分类:地面排水辅沟或集水口。
样式:一般采用全排式沟盖板,样式规格根据场地功能单独设计。
材料:不锈钢和铸铁,一般需开模加工制作。


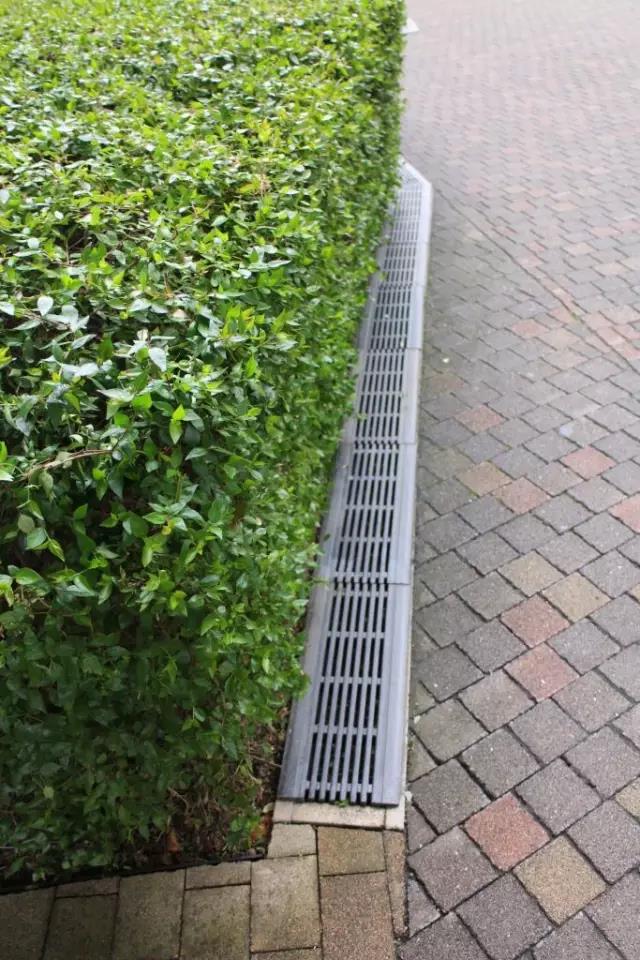

图10 铺装边界排水沟

图11建筑入口处设精致的集水口

3、屋面排水主沟(见图12)
位置:上人屋面,人流较多
分类:屋面排水主沟
样式:暗沟,一般采用全排式沟盖板
材料:不锈钢和铸铁

图12建筑入口处设精致的集水口
4、屋面排水辅沟(见图13和图14)
位置:上人屋面,人流较少
分类:屋面排水辅沟
样式:明沟无盖板,局部采用全排式沟盖板
材料:沟体为混凝土

图13屋顶排水明沟

图14屋顶排水明沟局部增设全排式盖板

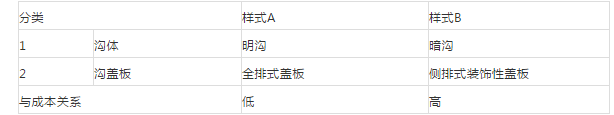

成本控制与排水沟样式统计表
通过以上表格可以看出,日本景观设计在控制造价时按照功能区域、人流大小确定排水沟的样式。

三、人性化的细节设计无处不在
排水沟细节设计充分考虑人性化,大大增加了人行的舒适度,且材料施工工艺细致,效果品质非常好,以下举出一些范例以供参考。

1、上人屋面通道边界的排水沟一般采用明沟,增设局部盖板主要以增加人行舒适度和避免安全隐患为主,通常有以下几种方式:
1)增设盖板的材料色彩均与其环境主调相同。如与人行通道或休息区交叉时,则采用全排式沟盖板覆盖沟体(见图15和图16),使人行顺畅,如集水检修井口超出明沟范围(见图17),也会增设盖板,避免造成安全隐患,且细部设计考虑安装的稳固性和材料耐久性。

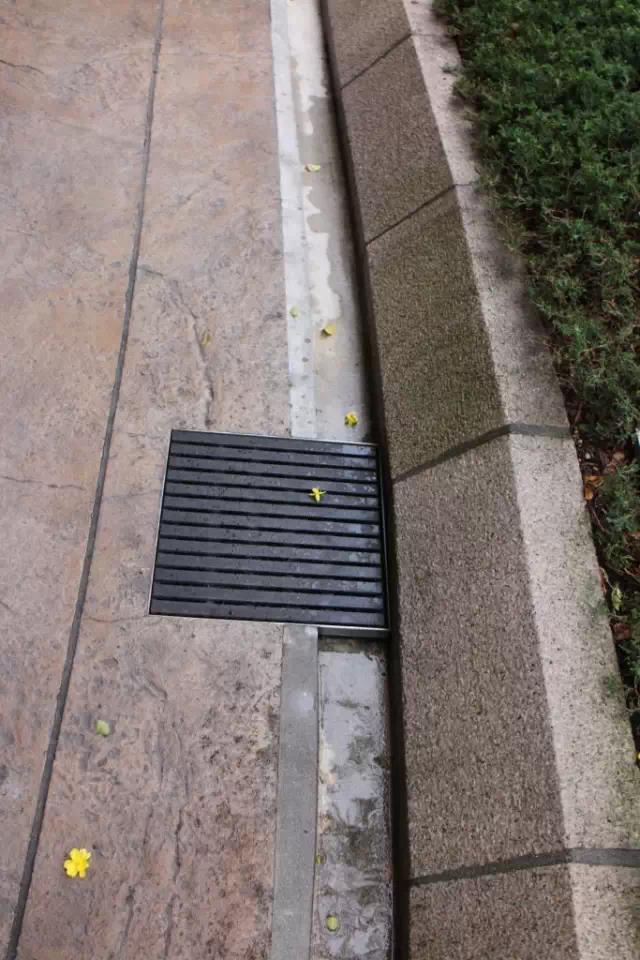

图15人行通道上的明沟增设排水盖板

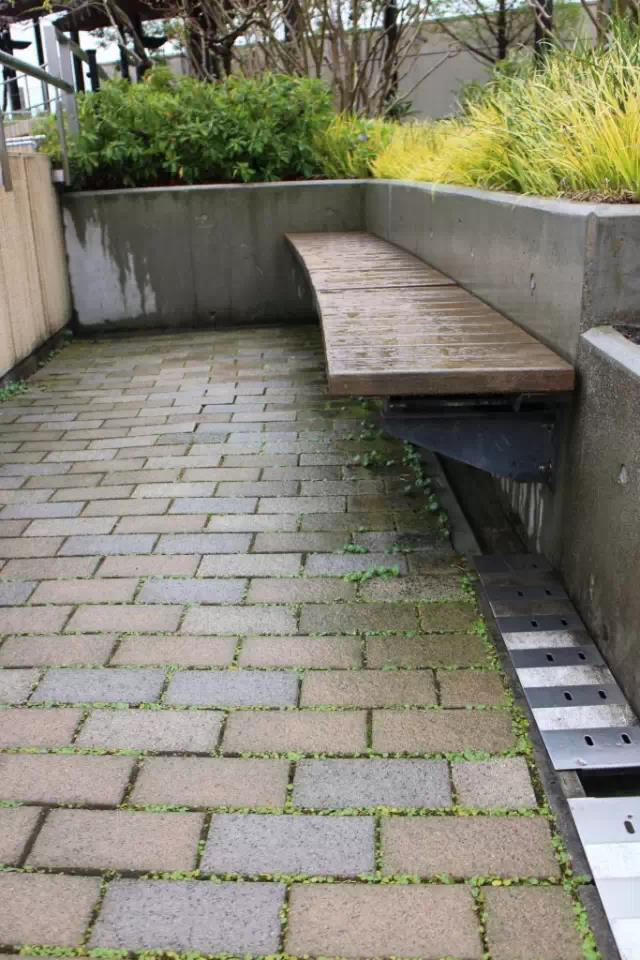

图16休息区的明沟增设排水盖板

图17集水检修井口上增设排水盖板

2)增设盖板的材料色彩既与环境主调相同,又有警示作用。
屋面道路转角处的明沟增设沟盖板,并用特殊色彩进行装饰,保证人行安全,起到提示作用。(见图18)

图18集水检修井口上增设排水盖板
2、台阶排水沟设置在边侧,台阶踏面不易有积水,且沟宽适宜,行人不易绊脚。(见图19)

图19台阶边沟

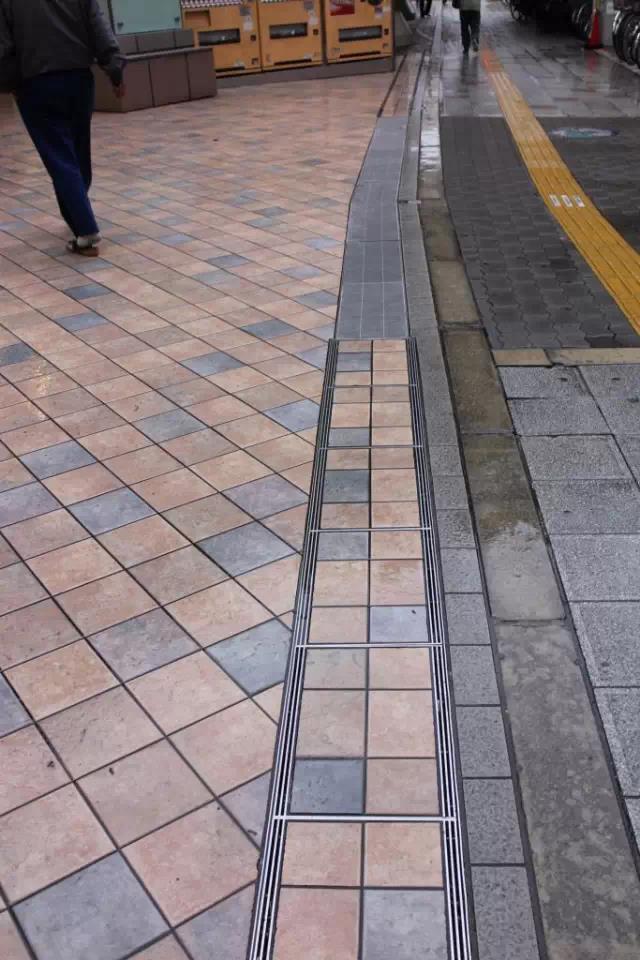

3、排水沟规格设计模数与地砖相同,施工设计相辅相成,施工能做到精确的模砖对缝。(见图20)

图20排水沟规格与地砖模数相同

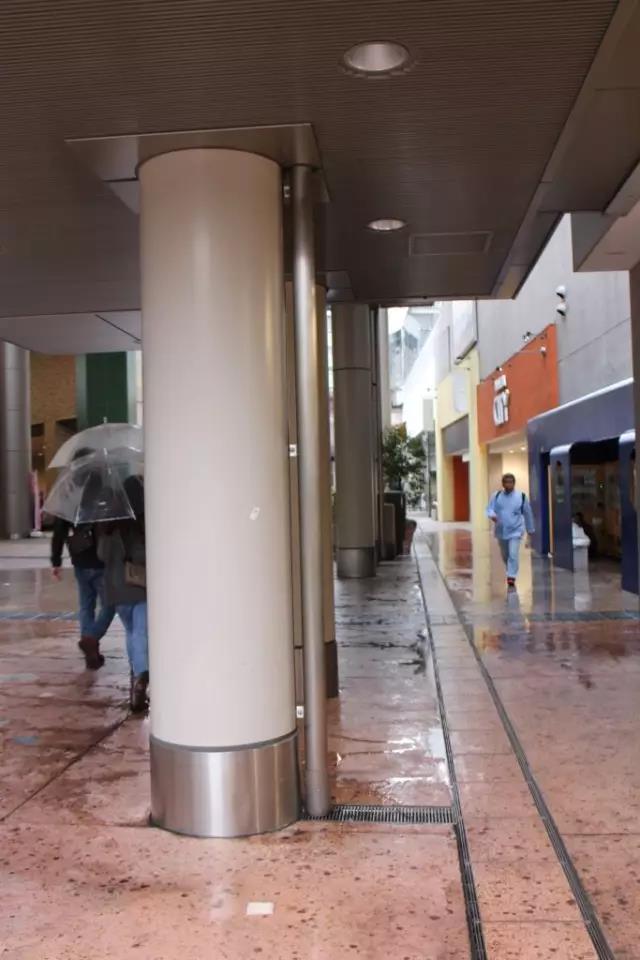

4、排水沟位置选择以不影响场地的整体效果为宜,如沿旗廊柱子内侧布置排水沟(见图21)。

图21排水沟位置应使整体环境美观

5、排水沟检查井位置选择设置在边角隐蔽位置,不破坏排水沟的整体美感。(见图22)
6、排水沟各种接口处理应特殊设计及定制。如地面主沟与辅沟接口处理采用异形加工制品,施工细致(见图22)。如利用地面辅沟,使建筑落水管与地面主沟相连 (见图23)

图22检修口及接口处理

图23建筑落水口与排水沟接口处理

7、其他排水设施的细节设计:
1)建筑散水:采用下凹式设计,利于幕墙雨水快速汇集,底部铺砌透水材料,满足绿建标准,底部管沟与排水沟相连,可加速雨水排放。(见图24)

图24建筑散水

2)集水口:

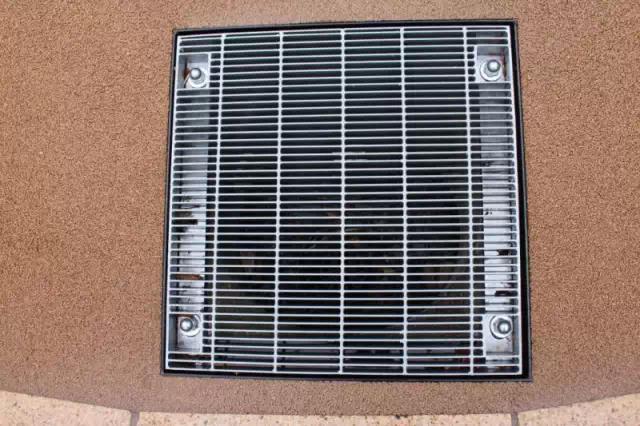

雨水篦子做工精致,有螺丝固定,便于后期维护,不易损坏和丢失。
(见图25)

图25集水口雨水篦子样式

3)花池溢水口:

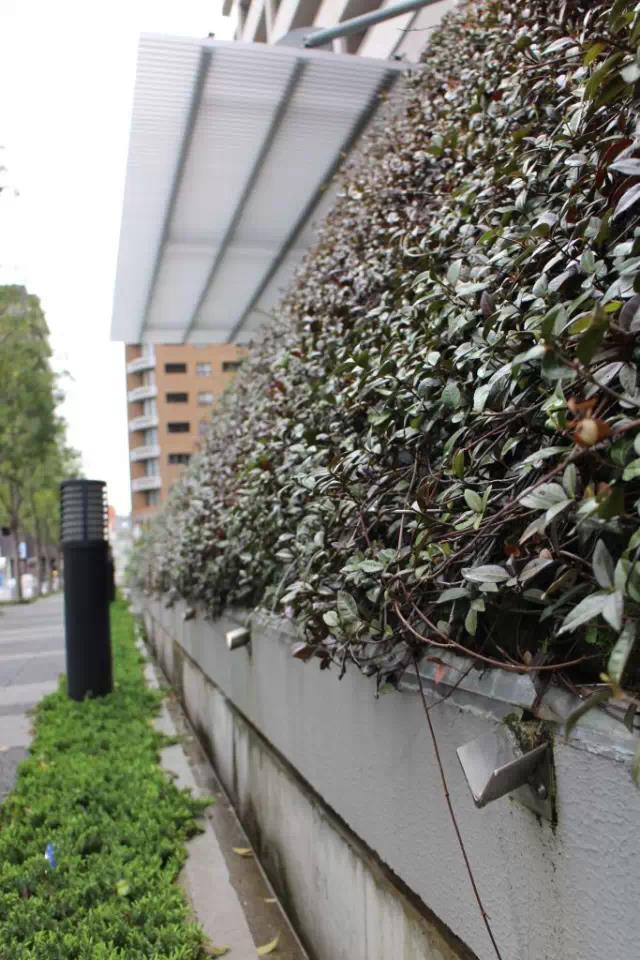

立体式种植池,雨水无法快速渗漏时,会从种植池顶部溢出,污染池壁,设溢水口可规避此问题,此细节设计既美观又精致。(见图26)

图26花池溢水口样式
