ISO 1452-2-2009:供水与地下及地上压力排水和污水用塑料管道系统——未增塑聚氯乙烯(PVC-U)(十)

附件B

(规范性)

英制管道尺寸



B.1 总则

ISO 1452的这一部分(即ISO 1452-2)的所有条款,应与以下条款一同应用。此附件中列出的规范是用于对管材的要求与前面的条款1至条款13的要求有所不同的情况。

B.2 几何特性

B.2.1 平均外径及其公差

对于条款6.3而言,应以表B.1替代表1



B.1 平均外径及公差

单位:毫米

公称尺寸

平均外径

不圆度公差

英寸

最小平均外径dem, min

最大平均外径dem, max


½
¾
1


2
3
4
6
8
10
12
16
18
20
24

17.0
21.2
26.6
33.4
42.1
48.1
60.2
88.7
114.1
168.0
218.8
272.6
323.4
405.9
456.7
507.5
609.1

17.3
21.5
26.9
33.7
42.4
48.4
60.5
89.1
114.5
168.5
219.4
273.4
324.3
406.9
457.7
508.5
610.1

0.3
0.3
0.3
0.5
0.5
0.5
0.7
1.0
1.2
1.7
2.2
2.8
3.3
4.2
4.6
5.2
6.2



B.2.2 壁厚与其公差

对于条款6.4而言,应当应用以下规范。

公称壁厚(以符号en表示),应按照管材的PN(公称压力)分级来分类,如表B.2所示。

管材任一点的壁厚公差应符合表B.3的规定。





B.2 公称壁厚

单位:毫米

公称尺寸

公称壁厚

e

英寸

PN 9

PN 12

PN 15


½
¾
1


2
3
4
6
8
10
12
16
18
20
24







2.5
3.5
4.5
6.6
7.8
9.7
11.5
14.5
16.3
18.1
21.7





2.2
2.5
3.1
4.6
6.0
8.8
10.3
12.8
15.2
19.0
21.4

1.5
1.7
1.9
2.2
2.7
3.1
3.9
5.7
7.3
10.8
12.6
15.7
18.7
23.4






B.3 管材任一点的壁厚公差

单位:毫米

公称尺寸

壁厚公差xa

英寸

PN 9

PN 12

PN 15


½
¾
1


2
3
4
6
8
10
12
16
18
20
24







0.5
0.6
0.7
1.0
1.2
1.5
1.8
2.2
2.5
2.8
3.3





0.5
0.5
0.6
0.7
0.9
1.4
1.6
2.0
2.3
2.9
3.3

0.4
0.4
0.6
0.6
0.6
0.6
0.6
0.9
1.1
1.7
1.9
2.4
2.9
3.6


a 该公差以的形式表示,其中x是最小壁厚的公差值。





B.2.3 带套接口的管

B2.3.1采用溶剂黏接的套接口

对于条款6.6.1而言,应当应用以下规范。

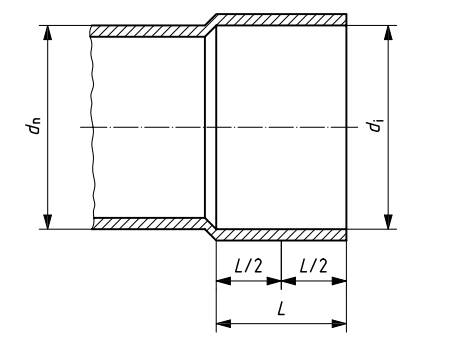

B.1给出了采用溶剂黏接的套接口的尺寸。采用溶剂黏接的套接口的尺寸应与表B.4所列出的值相符。





B.1 采用溶剂黏接的管端套接口



在任一点,套接口的内径都不可大于与之关联的套接口的口内径(mouth inside diameter)。套接口的平均内径可依以下最大总包锥角(maximum total included angle of taper)由口到底缩减:

公称尺寸英寸到2英寸0°40'

公称尺寸3英寸及3英寸以上:0°30'

套接口长度中点处套接口平均内径的可允许不圆度公差为± 0.2 %



B.4 采用溶剂黏接的套接口的尺寸

单位:厘米

公称尺寸

套接口长度

套接口长度中点处套接口平均内径

英寸

最小长度(Lmin

dim, min

套接口平均内径(dim),最小值

dim, max

套接口平均内径(dim),最大值


½
¾
1


2
3
4
6
8
10
12

14.5
16.5
19.5
22.5
27.0
30.0
36.0
50.5
63.0
90.0
115.5
142.5
168.0

17.1
21.3
26.7
33.5
42.2
48.2
60.3
88.8
114.2
168.2
219.0
272.8
323.7

17.3
21.5
26.9
33.7
42.4
48.4
60.5
89.1
114.5
168.5
219.4
273.4
324.3

注:     套接口最小长度(Lmin)的计算方法如等式(B.1
Lmin = 0.5 dem, min + 6 mm               (B.1

其中dem, min是与之相应管材的最小平均外径(见ISO 1452-1)。





B.2.3.2 采用弹性密封环型接头的套接口

对于条款6.6.2而言,应当应用以下规范。

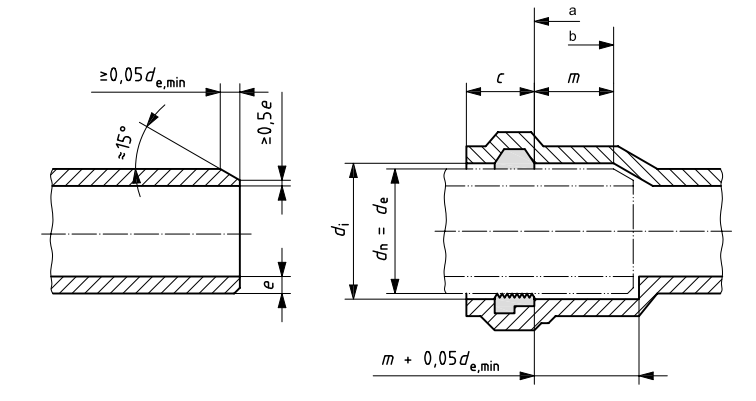

采用弹性密封环型接头的单个套接口的接合深度(以符号m表示)如图B.2所示。接合深度(m)的最小值应与表B.5给出的应用值相符。





Key

图例

a 密封区域起始处。

b 套接口与管的圆柱形部位结束处

B.2 采用弹性密封环的套接口与管插入端



1:图B.2展示了管插入端被推入套接口底部的接合情况。

2:如需安装说明,请参阅ISO/TR 4191



B.5 采用弹性密封环型接头的套接口的尺寸

单位:厘米

公称尺寸

最小接合深度
mmin

英寸

单套接口

双套接口

2
3
4
6
8
10
12
16
18
20
24

67
70
75
87
98
110
121
139
150
171
183

39
43
47
55
63
71
78
91
98
106
121



B.3 管材的分类与选择

对于管材的分类与选择,条款7.17.2不适用于英制尺寸管材。

B.4 物理特性

9中列出的特性不适用于英制尺寸管材。

(译 梁雪梅)(转载请注明出处)
