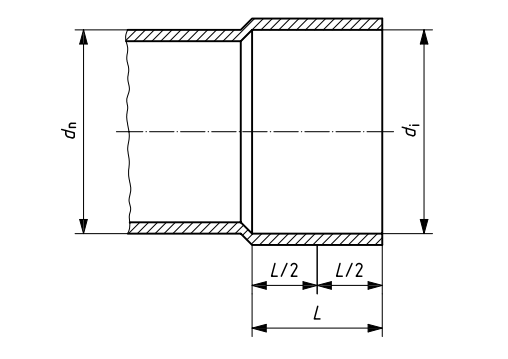

套接口公称内径
dn

套接口平均内径

di^a的最大不圆度

套接口最小长度
Lmin^b

dim, min 最小值

dim, max 最大值

12
16
20
25
32
40
50
63
75
90
110
125
140
160
180
200
225
250
280
315
355
400

12.1
16.1
20.1
25.1
32.1
40.1
50.1
63.1
75.1
90.1
110.1
125.1
140.2
160.2
180.2
200.2
225.3
250.3
280.3
315.4
355.4
400.4

12.3
16.3
20.3
25.3
32.3
40.3
50.3
63.3
75.3
90.3
110.4
125.4
140.5
160.5
180.6
200.6
225.7
250.8
280.9
316.0
356.1
401.2

0.25
0.25
0.25
0.25
0.25
0.25
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.4
1.5
1.7
1.9
2.0
2.0

12.0
14.0
16.0
18.5
22.0
26.0
31.0
37.5
43.5
51.0
61.0
68.5
76.0
86.0
96.0
106.0
118.5
131.0
146.0
163.5
183.5
206.0

a  不圆度公差是ISO 11922-1的M级乘以0.25后的舍入值。

b  套接口最小长度等于(0.5dn + 6mm)；或者，如果(0.5dn + 6mm)≤12mm，则为12mm。

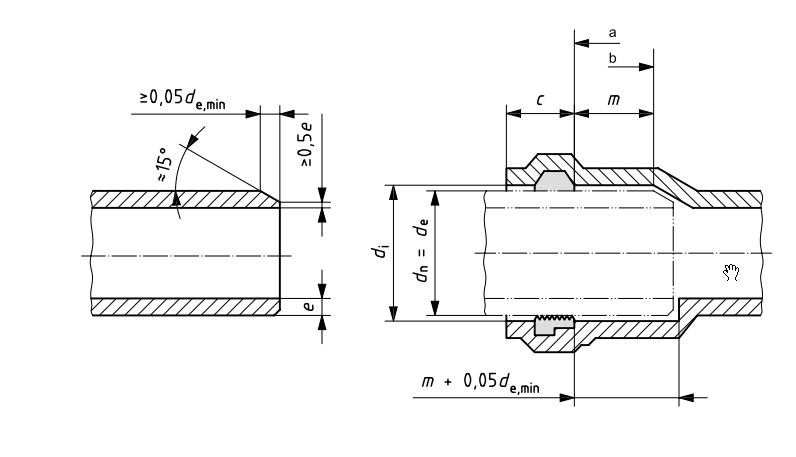

套接口公称内径
dn

套接口最小平均内径
dim, min^a

di^b最大容许不圆度

最小接合深度
m_min ^c

套接口插口及密封区域长度
c^d

S 20 to S 16

S 12.5 to S 5

20
25
32
40
50
63
75
90
110
125
140
160
180
200
225
250
280
315
355
400
450
500
560
630
710

20.3
25.3
32.3
40.3
50.3
63.4
75.4
90.4
110.5
125.5
140.6
160.6
180.7
200.7
225.8
250.9
281.0
316.1
356.2
401.3
451.5
501.6
561.8
632.0
712.3

—
—
0.6
0.8
0.9
1.2
1.2
1.4
1.7
1.9
2.1
2.4
2.7
3.0
3.4
3.8
5.1
5.7
6.5
7.2
8.1
9.0
10.2
11.4
12.9

0.3
0.3
0.3
0.4
0.5
0.6
0.7
0.9
1.1
1.2
1.3
1.5
1.7
1.8
2.1
2.3
2.6
2.9
3.3
3.6
4.1
4.5
5.1
5.7
6.5

55
55
55
55
56
58
60
61
64
66
68
71
73
75
78
81
85
88
90
92
95
97
101
105
109

27
27
27
28
30
32
34
36
40
42
44
48
51
54
58
62
67
72
79
86
94
102
112
123
136

a   dim, min是在接合深度的中点（以符号m表示）进行测量得出的，使用下面列出的(1)、(2)、(3)三个等式中相应的等式进行计算：

(1) 当dn≤50时，dim, min = dn + 0.3mm

(2) 当63≤dn≤90时，dim, min = dn + 0.4mm

(3) 当dn≥110时，dim, min =1.003 dn + 0.1mm

所获得的值应取毫米数小数点后一位，并在现有小数点后一位的数值上加1。

b   不圆度公差值应为ISO 11922-1的不同级别乘以0.75的舍入值，管S20到管S16的相应计算如下：

当32≤dn≤50时，为M级×0.75；
    当63≤dn≤250时，为N级×0.75；
    当250≤dn≤710时，为M级×0.75。

对于管系列S12.5到S5：除了dn≤32时为M级×0.3外，其余皆为M级×0.375。

c   m_min的值按照下面列出的等式(4)或(5)中相应等式进行计算：
    (4) 当dn≤280时，m_min = 50mm + 0.22 dn - 2e (S10)
    (5) 当dn＞280时，m_min = 70mm + 0.15 dn - 2e (S10)

所获得的值应取毫米数小数点后一位，并在现有小数点后一位的数值上加1。

d   c的值应以如下等式计算：c = 22 + 0.16dn，c值仅在计算最小插口长度时作为参考值。制造商应在产品目录中列出c值。
