卫生间同层排水/隔层排水怎么施工？
今天分享同层排水、隔层排水的相关知识点，供大家参考学习：
1、同层排水与隔层排水的区别？ 2、隔层排水如何施工？ 3、创新型同层排水如何施工？ 图文部分来源于华建环境设计研究所，侵权即删 01 ＃如何区分同层排水与隔层排水＃
首先来看一下卫生间的结构层：
卫生间结构层△

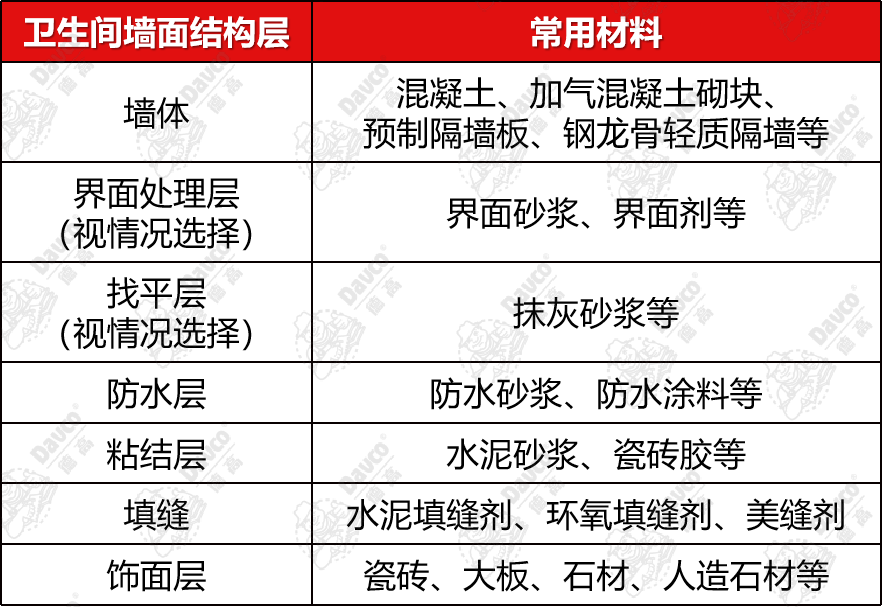

卫生间墙面结构层
卫生间地面结构层
同层排水及隔层排水的卫生间地面结构层稍有区别，隔层排水通常没有回填层及二次防水层。

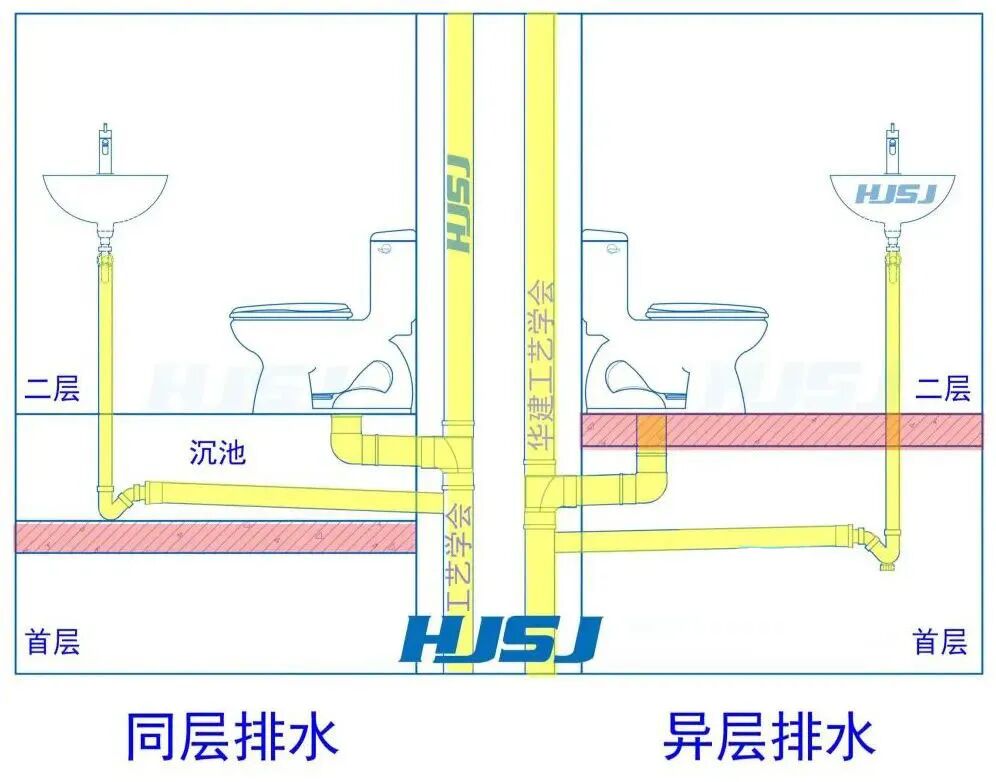

（1）同层排水
卫生器具排水支管和排水横管均与卫生器具在同一层连接，不穿越楼板进入下层，称为同层排水。
■ 优点： ① 卫生间洁具位置可任意布置；② 卫生间头顶整洁。 ■ 缺点： ① 装修成本高；② 维修成本高。
（2）隔层排水
卫生器具排水支管穿过楼板，排水支管在下层住户卫生间顶板下连接的排水方式，排水管道和卫生器具不在同一楼层，称为隔层排水。
■ 优点： 吊顶内可同时设置排水管及其他管道设备，有利于控制卫生间的实际使用净高，卫生间内无降板，不回填，不需要增加额外建造成本。 ■ 缺点： 采用隔层排水时，上层住户排水管道悬吊于下层住户卫生间顶板下，如果管道堵塞或者发生渗漏，会直接破坏楼下住户的装潢。 02 ＃隔层排水施工怎么做＃
异层排水立面图△

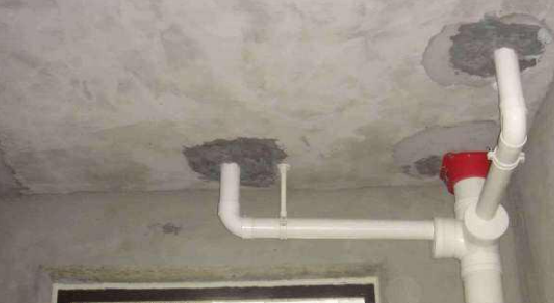

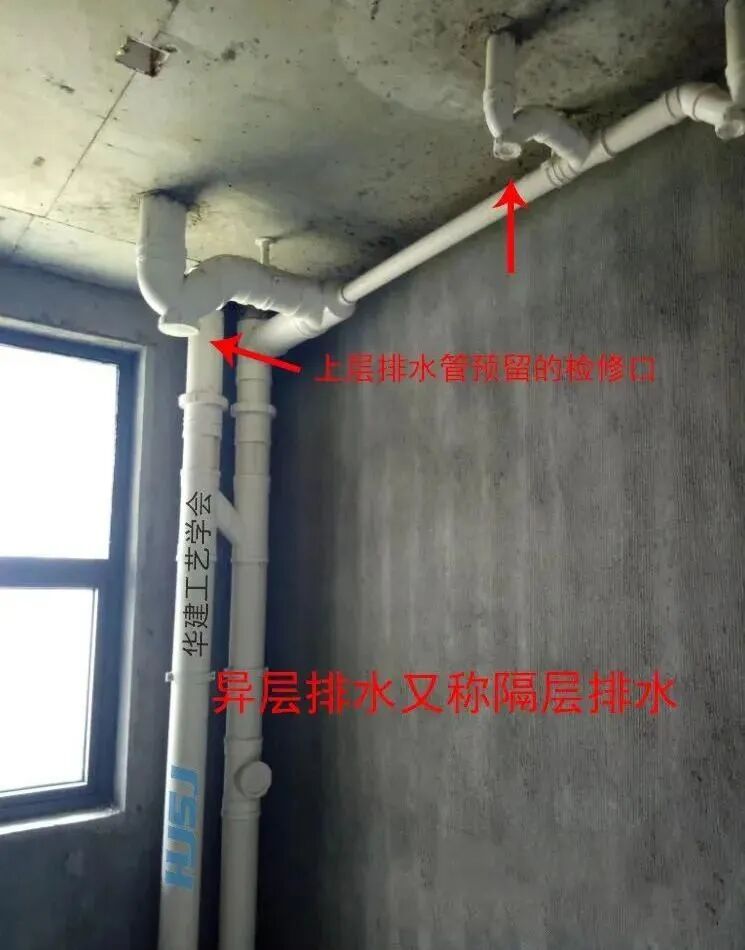

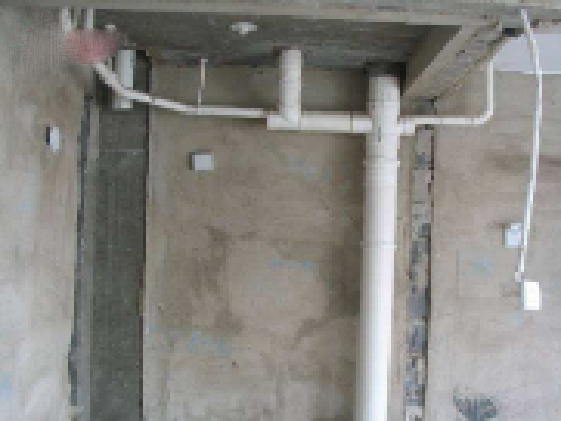

异层排水实景图△
住宅卫生间采用隔层排水时通常在卫生间底部设置一道防水层，防水材料宜选用聚合物水泥防水涂料或聚氨酯防水涂料等，施工时应上返墙体 30cm 以上，防水层涂膜设计厚度为 1.5-2mm。
隔层排水的穿越楼板的管道周边，地漏和门槛是最容易渗漏的部位，因此在防水层设置时，应进行特别的设计方案以确保无渗漏。
管道穿越楼板的防水设计 穿越楼板的管道应设置防水套管，高度应高出装饰层完成面 20mm 以上，套管与管道间应采用防水密封材料嵌填压实。同时管道设置应离墙体至少 5cm。
穿墙管道周边应提前进行防水附加层的施工，施工厚度不得小于 1.5mm，宽度宜大于 100mm，同时加铺胎体增强材料。 管道穿越楼板的防水构造△ 1一楼、地面面层；2一粘结层；3一防水层；4一找平层；5一垫层或找坡层；6一钢筋混凝土楼板；7-排水立管；8一防水套管；9一密封音；10-C20细石混凝翻边；11一装饰层完成面高度

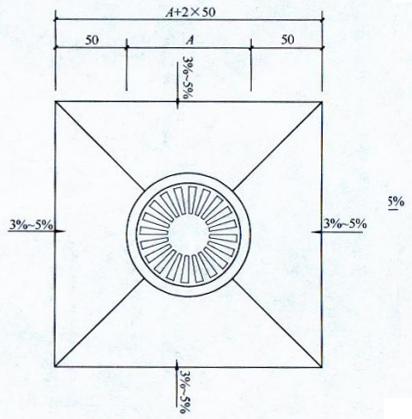

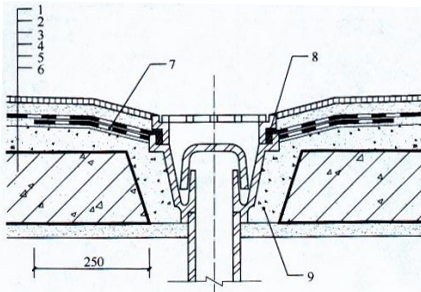

地漏防水设计 地漏、卫生器具、排水立管等穿越楼板的管道根部应用密封材料嵌填压实。密封材料可选用丙烯酸酯建筑密封胶、聚氨酯建筑密封胶或者硅酮建筑密封胶（F类）。双组份密封材料施工时应混合均匀。 在地漏周边 100mm 应向地漏方向设置3-5%排水坡度。同时地漏周边的防水附加层宽度应大于 250mm。 地漏防水构造△ 1一楼、地面面层；2一粘结层；3一防水层；4一找平层；5一垫层或找坡层；6一钢筋混凝土楼板；7一防水层的附加层；8一密封；9-C20 细石混凝土掺聚合物填实
楼、地面门口处防水设计
楼地面的防水层在门口处应水平延伸，且向外延展的长度不小于 500mm，向两侧延展的宽度不小于 200mm。同时在门槛处应设置阻止水分外溢的措施。

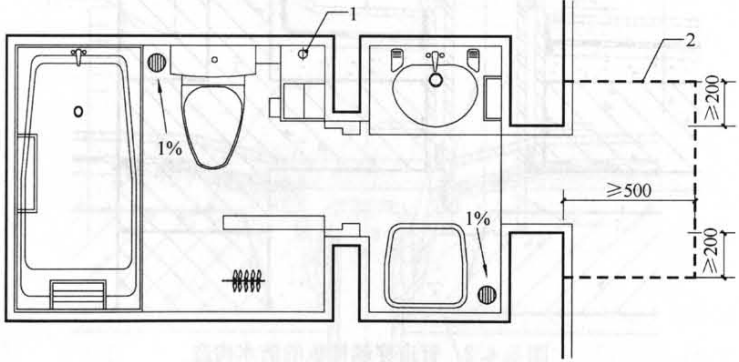

楼、地面门口处防水层延展示意△ 1一穿越楼板的管道及其防水套管；2一门口处防水层延展范围 03 ＃同层排水施工怎么做＃

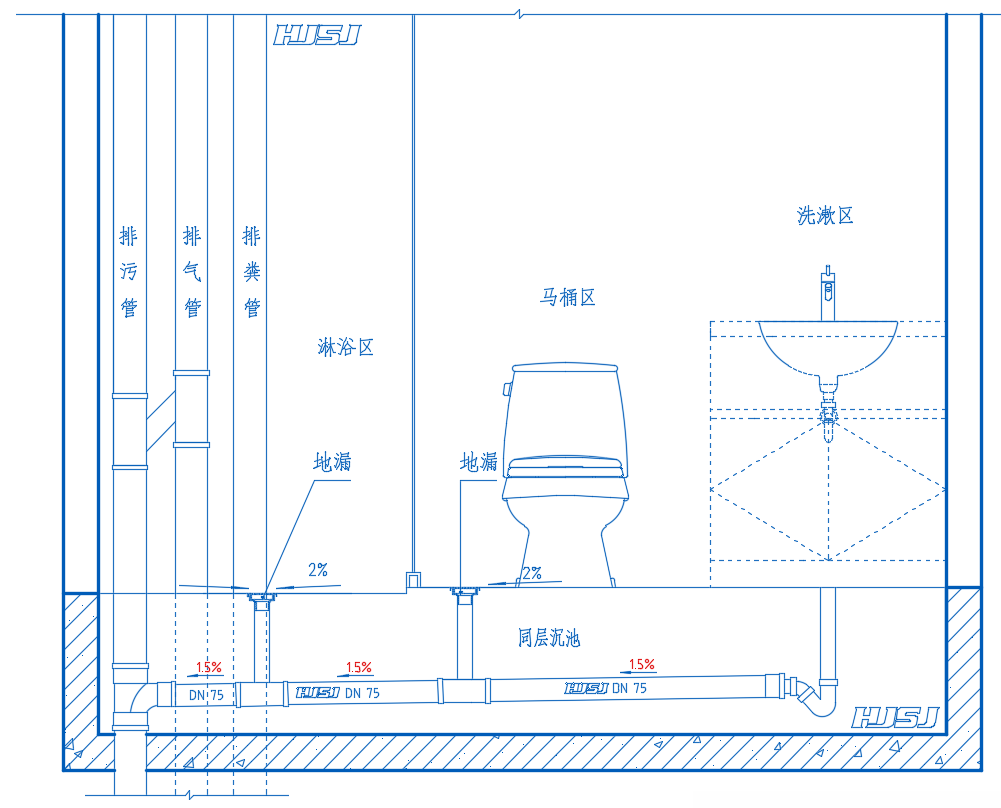

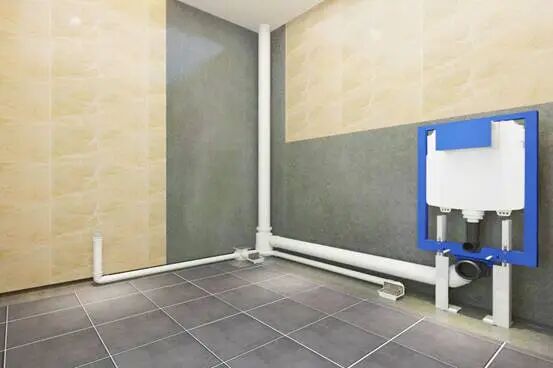

同层排水立面图△

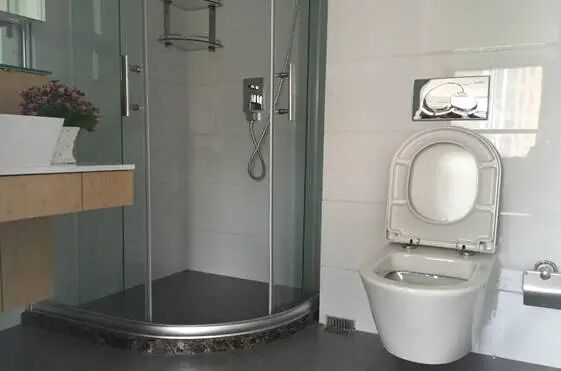

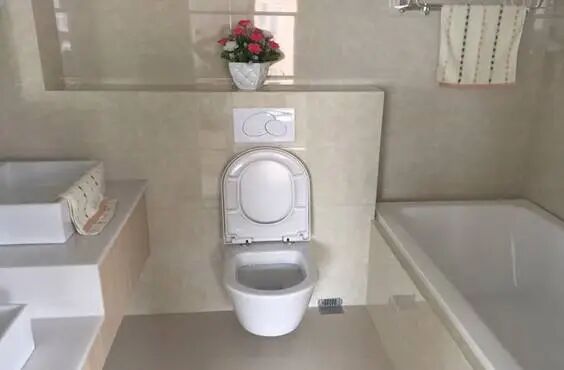

同层排水实景图△

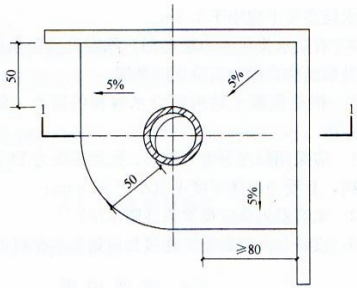

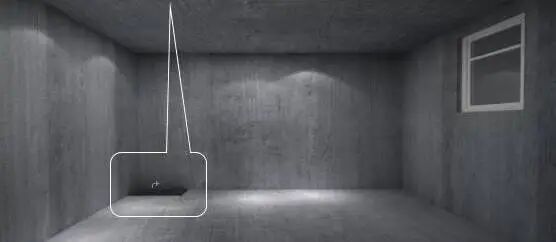

（1）排水立管穿楼板预留孔洞； 500×270（特殊单立管）△

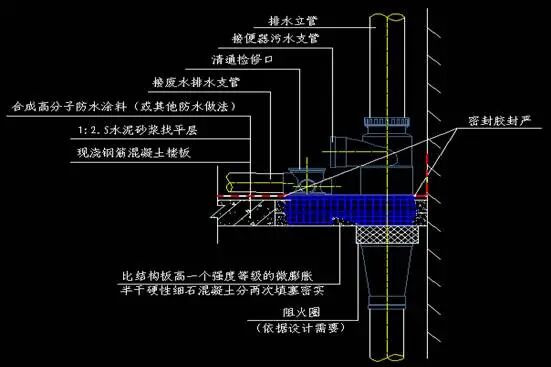

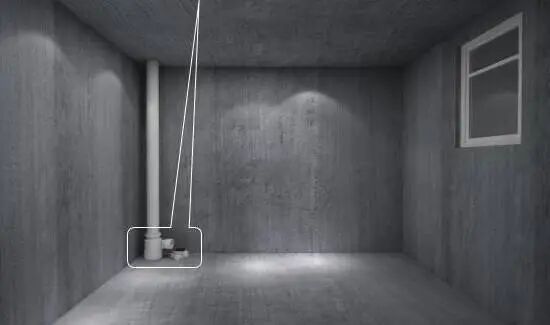

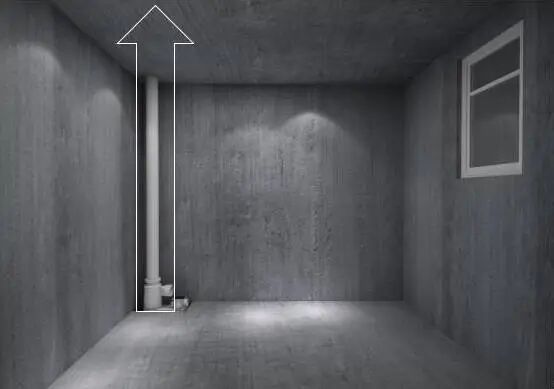

（2）安装排水汇集器、排水立管；

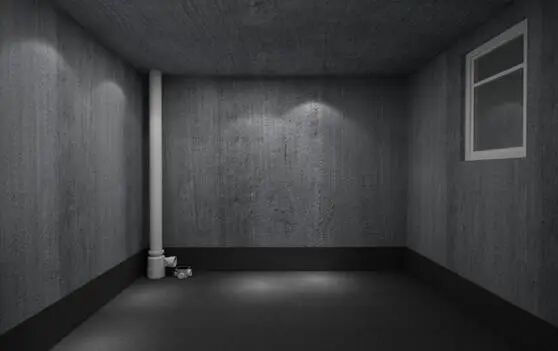

（3）采用C20细石混凝土分两次回填（特别情况选用高一标号的混凝土回填）；
（4）找平+防水；

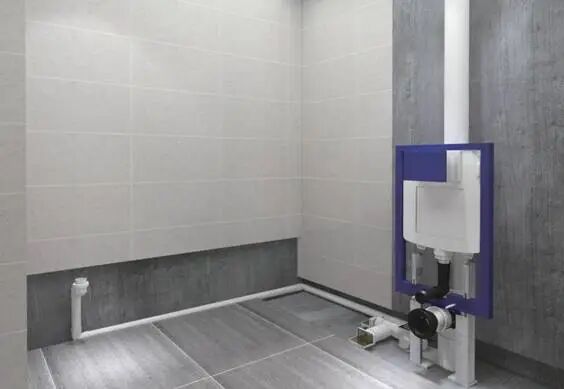

（5）安装排水支管、马桶支架等；

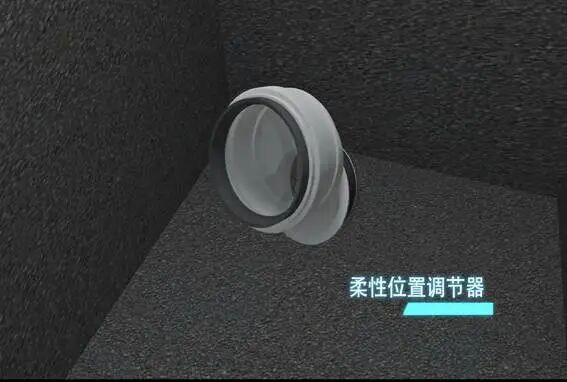

（6）其中侧排地漏使用柔性位置调节器连接排水汇集器，方便调整位置；
（7）铺设墙地砖、安装洁具等。
■ 排水汇集器安装

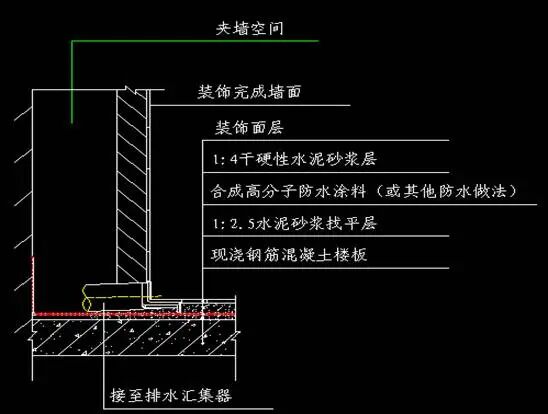

■ L形不降板地漏安装

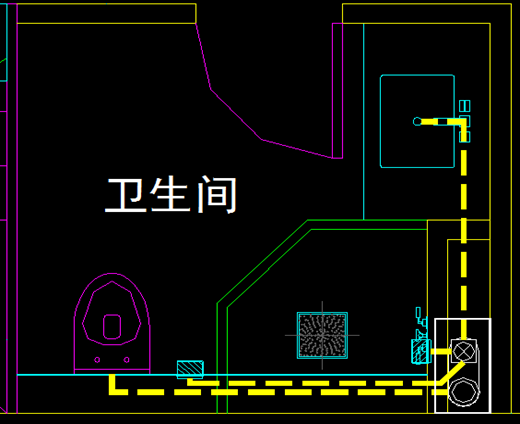

■ 排水支管平面图
■ 排水支管管道效果图

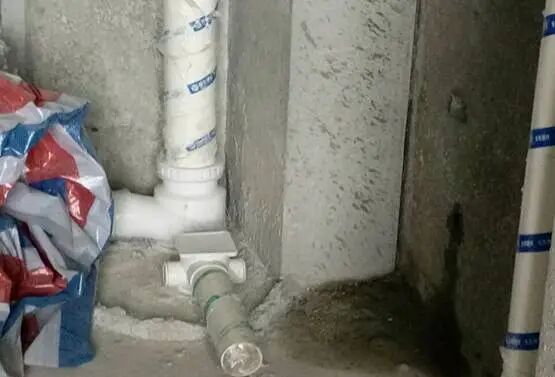

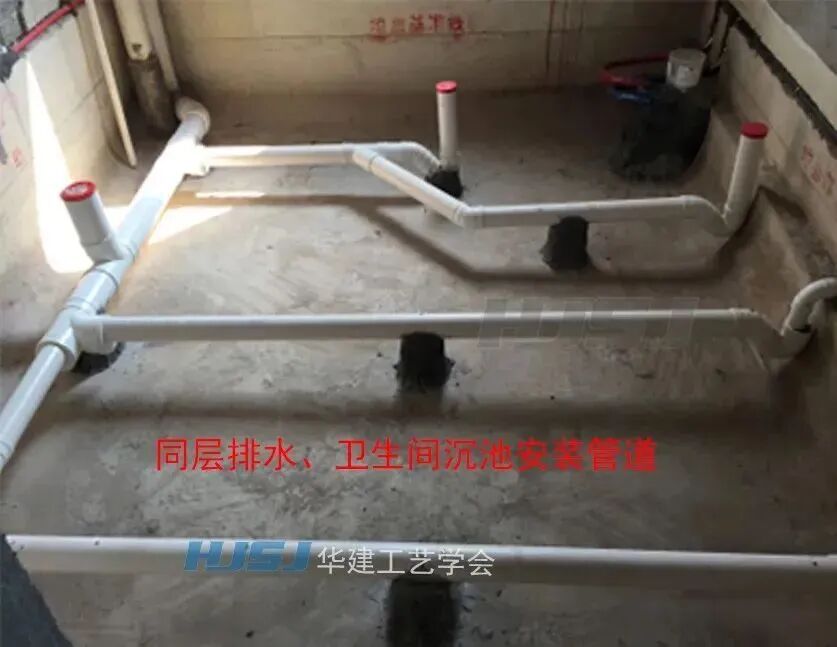

■ 不降板同层排水施工现场

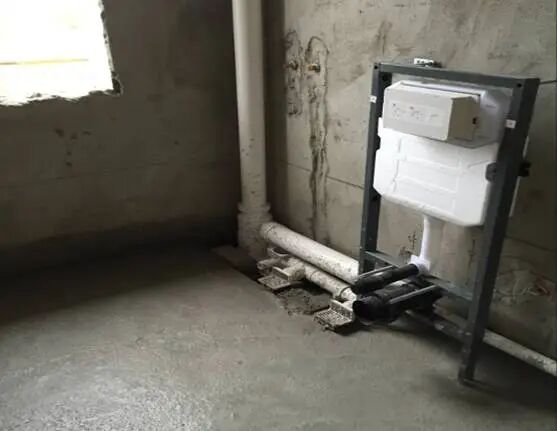

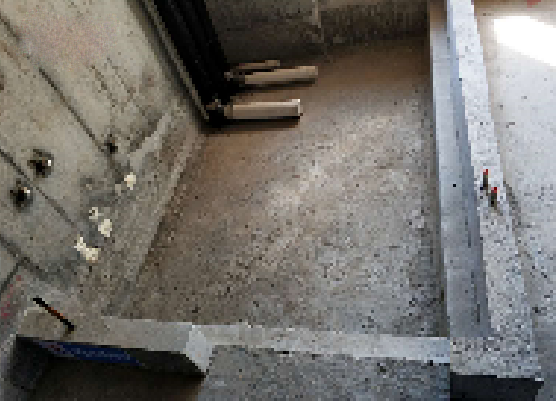

■ 不降板同层排水实装照片
对于同层排水的下沉式卫生间回填，我们需要考虑3大方面：
1、卫生间回填之前防水的处理 2、卫生间回填材料的选择 3、卫生间回填支撑以及地面做法 我们只有完成了这三个方面，才能够保证我们卫生间回填的质量。
