【建筑塑料及给排水分会】•安装标准｜图解给排水管道安装工程标准化做法，值得收藏
1、施工流程
设置控制线→现浇混凝土墙→专用砂浆或专用粘胶剂刮于保温板背面→70 厚B1级聚苯板密度不小于 20kg/m3，加压粘牢，并用专用膨胀螺栓与墙体固定连接→1.5厚专用砂浆或专用粘胶粘加强玻纤网于需加强的部位(门窗洞口、 墙端及转角等部位)→3-5 厚专用砂浆粘贴耐碱玻纤网于整个墙面，并用抹刀将网压入胶泥中→基层整修平整，不留网纹及抹刀痕→面砖及涂料。
2、控制要点
1）保温板端头处应做网格布反包处理，做法应符合相关图集要求。
2）现场裁切保温板时，切口与板面应垂直。墙角的边角处用不小于300mm的保温板粘贴。保温板的拼缝不得留在门窗洞口的四角处。
3）粘结方法：采用锚固件固定，锚栓的固定数量不少于 7 个/㎡，钉头和园盘不得高于板面，粘贴面积不小于 70%。锚固件安装应在粘贴保温板24 小时后进行。
4）各种保温板均应水平顺序排列，上下层错缝粘贴，阴阳角处应做错茬处理，板与板之间应严密、板缝宽不应大于 2mm，无粘接剂。
5）保温板缝应用聚氨酯灌填并抹平表面。表面光滑的保温板应进行打磨。
6）安装分格线或装饰线应使用专用的开槽器具将保温板切成凹口，凹口处保温板的厚度不能小于 35mm。当线条突出墙面超过 100mm 时，需加设机械锚固件。
7）耐碱网格布要横向铺贴，横纵向都要做搭接，左右搭接宽度不应小于100mm，上下搭接宽度不应小于80mm。
8）保温施工前，门窗启口边聚氨脂防水施工完成，门窗框位置正确，与墙连接牢固，连接处缝隙用聚氨酯发泡剂填塞严密。
9）保温层表面应平整控制在 3mm 之内，垂直度控制在 3mm 之内，阴阳角方正控制在 3mm 之内。接缝高低差控制在 1mm 之内，分格线直线度控制在 3mm之内。

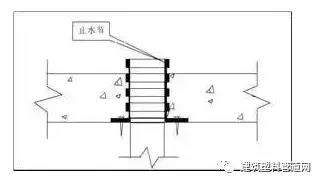

【止水节套管示意图】

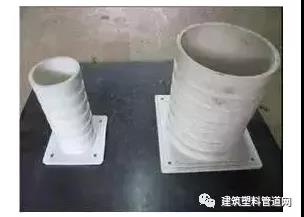

【给排水预埋止水环套管】
解决楼面补洞难题，杜绝管根渗漏通病。
【卫生间排污支管地面拼装】

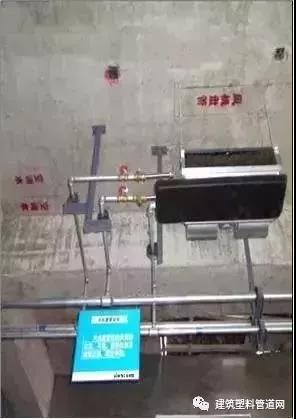

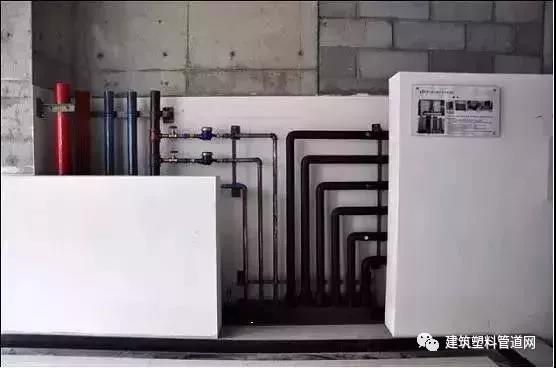

【给排水整体安装】
【预埋电箱使用U 托顶撑 不变形、便于拆除】
【 “耳朵”预埋线盒上增加橡胶弹出动作装置】
“耳朵”预埋线盒上增加橡胶弹出动作装置，拆模后可自动清理线盒挂浆。

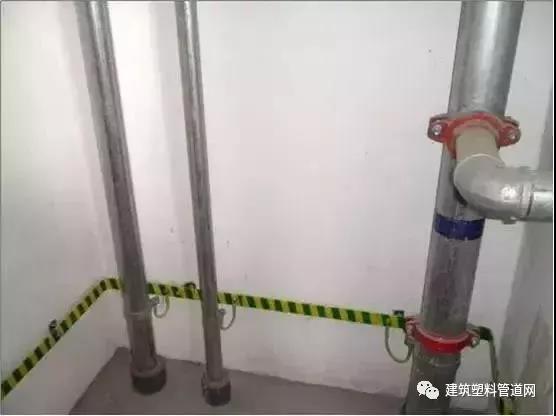

【管道井安装实物样板】

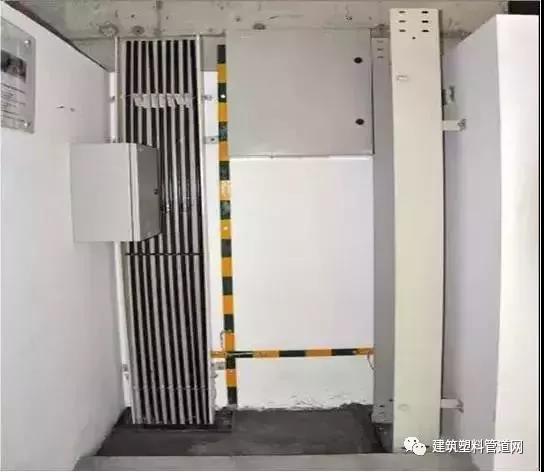

【电井安装实物样板】

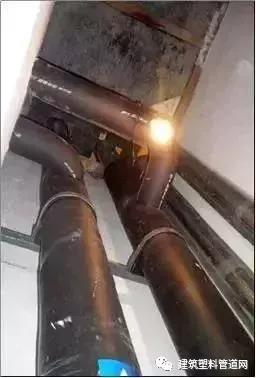

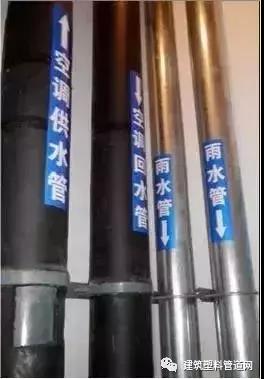

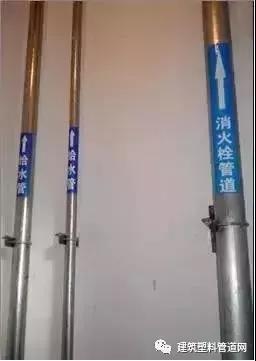

【管道保温及标识】

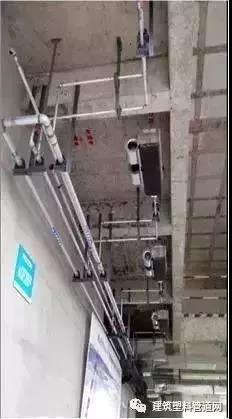

【管道吊装，预先排版，弹线确定位置】
【管道保温及标识】
【管道吊装，预先排版，弹线确定位置】
