自己搞装修攻略：管道铺设工艺全面指导来了！(图文)
现在越来越多的人喜欢像欧美男人那样，开始动手装修自己的房子，从墙面粉刷到水电铺设，结合目前的实际需求，我们特意给大家放送一篇装修步骤，帮助大家科学施工：
本做法适用于住宅室内给水排水系统工程。PP-R长期适用的水≤70℃，系统工作压力≤0.6Mpa，dn≤100的室内冷热水的安装。铝塑复合管适用长期的水温≤95℃，系统工作压力≤0.6Mpa,dn≤50的室内冷热水的安装。U-PVC管道使用温度，室内连续排水温度不大于40℃，而瞬间排水水温不大于80℃。
给水暗装管道沟槽施工大样图

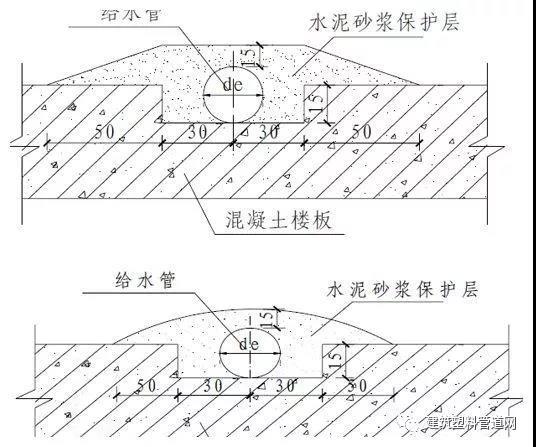

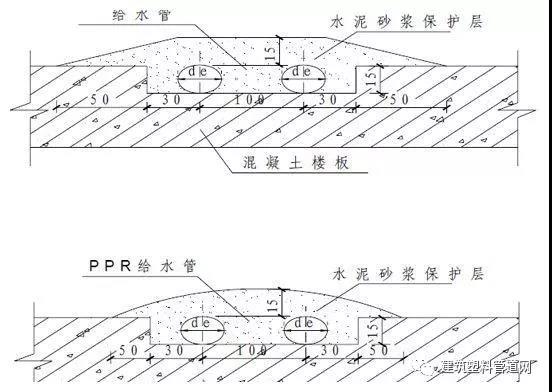

1、埋地管线大样图
说明：在楼板施工时要预留15 *60mm （深*宽的管槽），管道施工完，采用水泥砂浆做保护层，保护层高度不能高于成活地面高。
地面敷设管槽做法之一：
地面敷设标准做法之二：

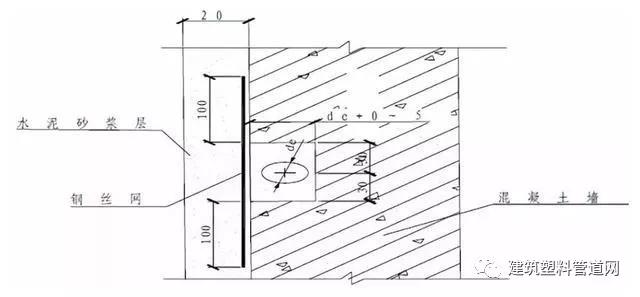

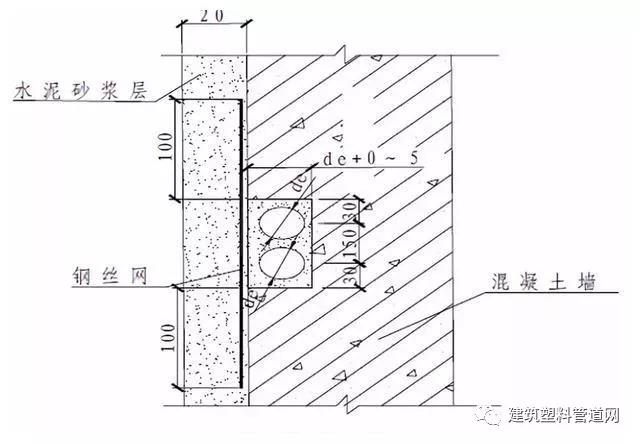

2、嵌墙内管道施工大样图
说明：管道嵌在卫生间、厨房墙内的管道，深和宽按照本图要求，但是表面不包括装饰层厚度；管道安装完，用水泥砂浆土填充。如果材料为PP-R管，表面抹灰层内设钢丝网，钢丝网规格为10*10*0.5mm。

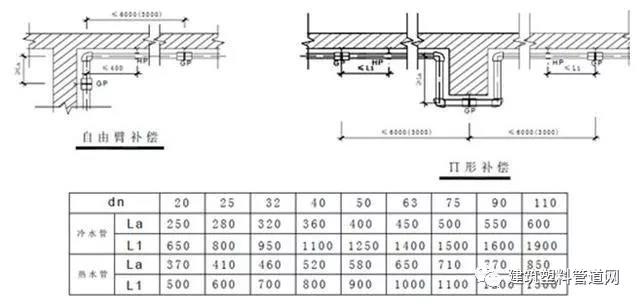

管道支架自由臂安装大样图
本图为PP-R管道自由臂安装标准
给水管道穿越楼板及墙大样图

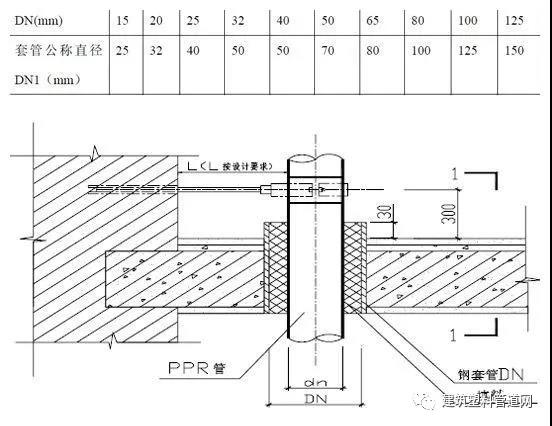

1、管道楼面套管。
PP-R管、铝塑复合管管道穿楼板距地面300mm设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。厨房、卫生间套管高出地面50mm。
穿楼板套管尺寸2.3表

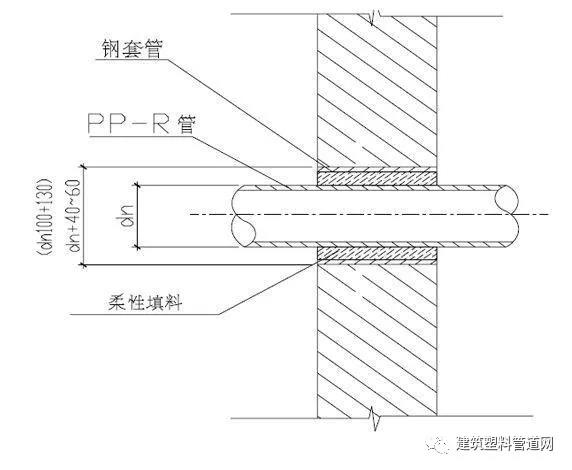

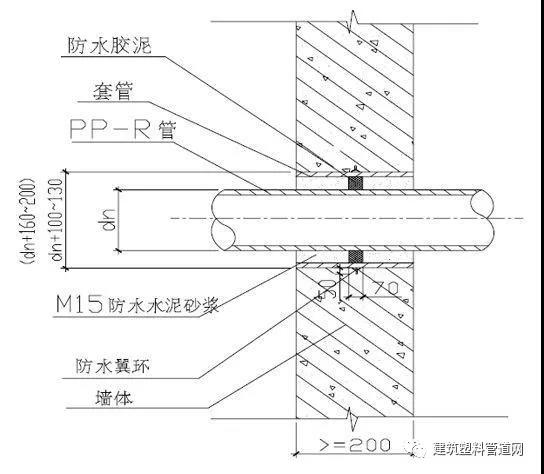

2、钢管、PP-R、铝塑复合管穿墙套管
说明：管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳

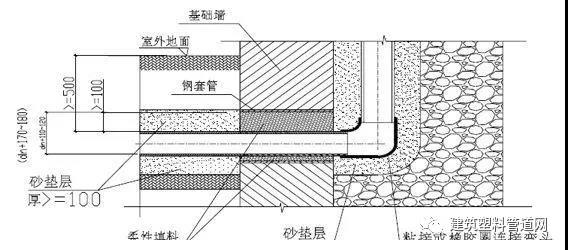

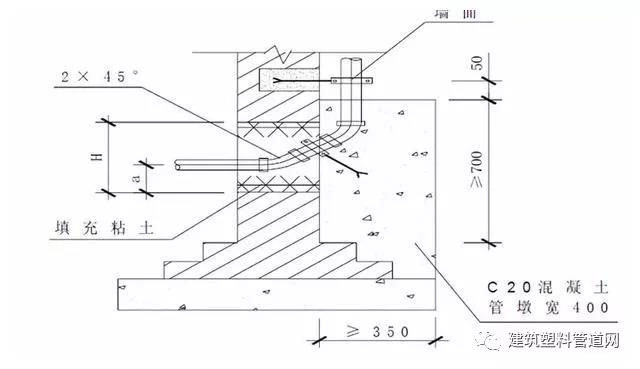

给水管线穿越基础施工大样图
柔性填料可选用聚氨酯发泡材料，括号内的用于外保温管道

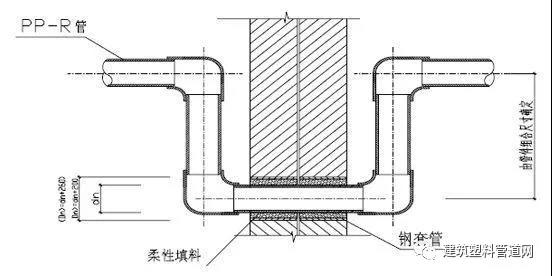

给水管道穿越沉降缝抗震缝、伸缩缝大样图
说明：管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。

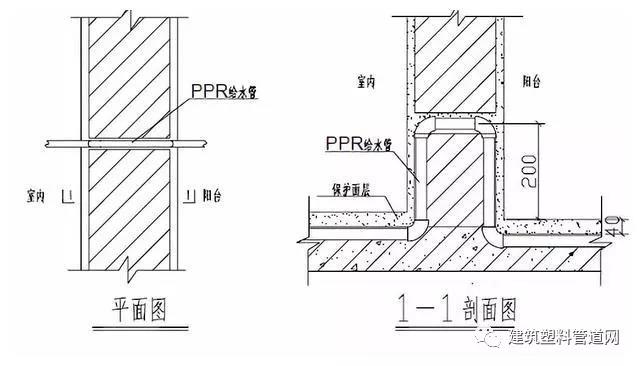

给水管道穿越外墙的标准做法
说明：管道从室内地面保护层通过墙内返到200mm拐到外墙墙内，再返到室外地面保护层内，施工完后，内外墙用水泥砂浆抹平。

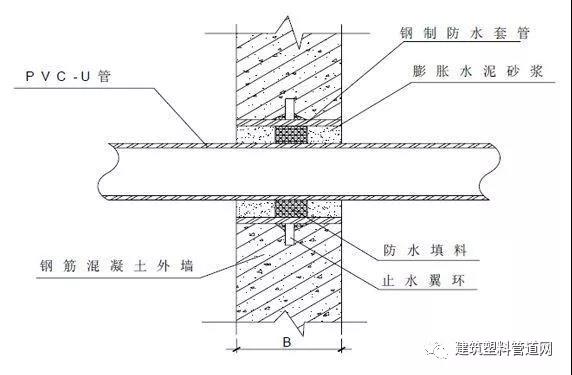

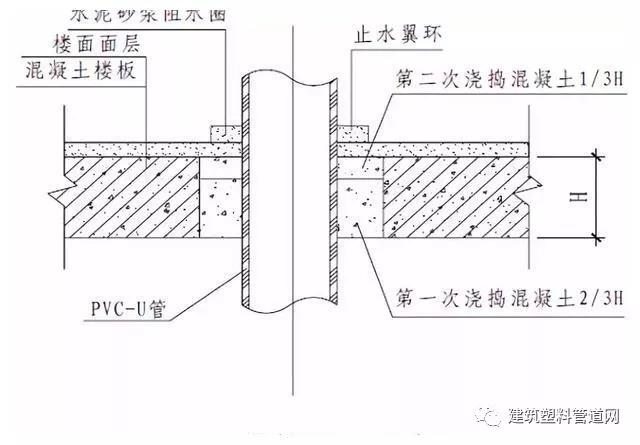

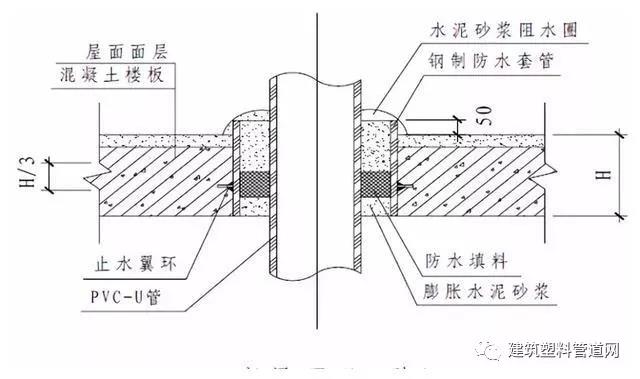

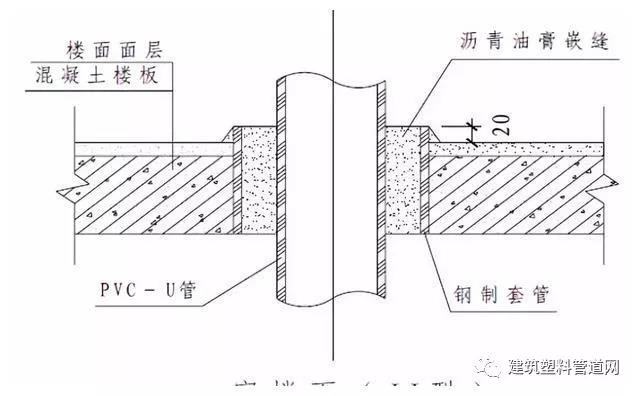

排水管道穿越楼板、屋面、地下室外墙或基础大样图
管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳

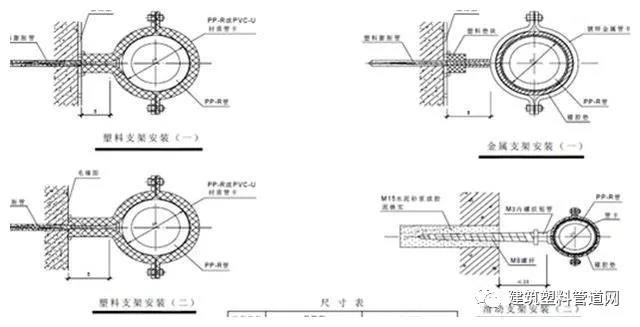

成品管支架大样图
PP-R管、铝塑复合管的支架、吊架施工参见下图

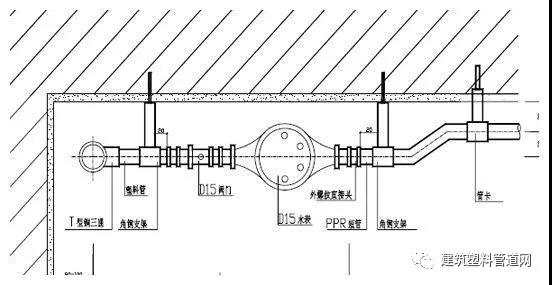

水表安装大样图
L与水表规格有关：DN15水表L≥400mm；DN20水表L≥500mm ；DN25水表L≥600mm

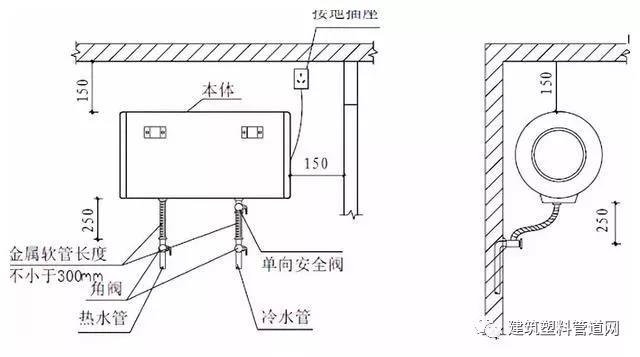

卫生间设计大样图
采用PP-R管应由外墙进卫生间，热水管道标高0.50m，冷水管道标高0.35m，沿侧墙敷设，进厨房或阳台的管道可由地面直接敷设到各用水点，不宜在卫生间内地面敷设。

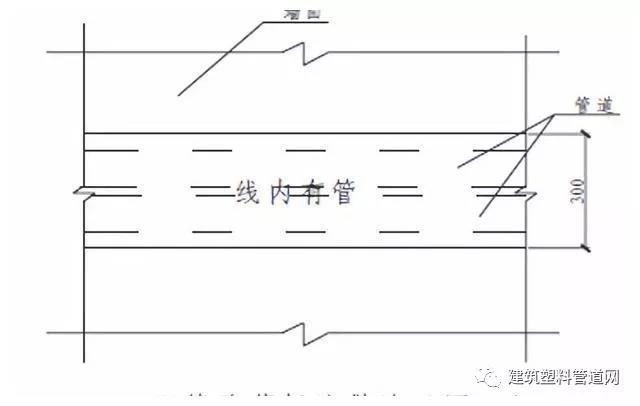

室内给水隐蔽管线标识做法
在管道隐蔽并移交下一道工序前，必须把隐蔽管道的路由标好，用黑色墨汁做好标识，字体为宋体字标注“线内有管”，标注间距为1.5~2.0米，拐点处必须做标注，单管隐蔽线宽150mm，双管线宽300mm；

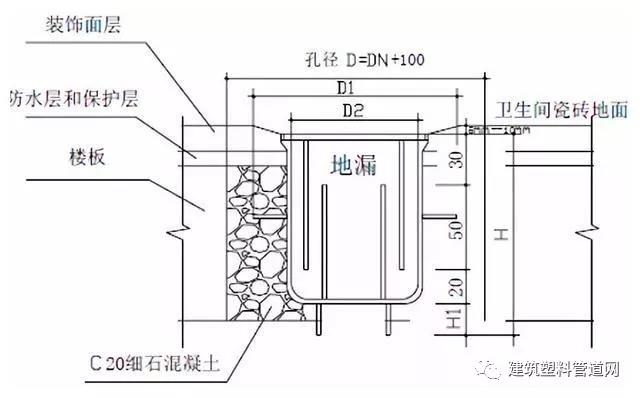

地漏安装节点大样图
说明：地漏安装在楼板上预留孔洞内，孔洞直径（DN+100），地漏应比装饰面低10mm，地漏尺寸

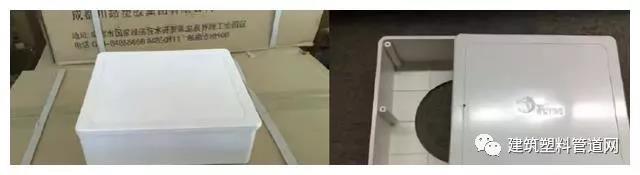

成品排水检查口装饰盒图片
说明：检查口装饰盒尺寸长*宽*高：230*230*80，材质为U-PVC

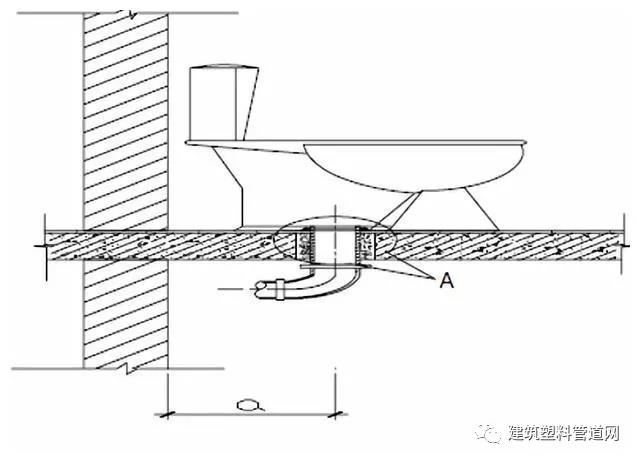

坐便安装大样图
说明：将PVC-U短管顶部安装至突出钢筋混凝土楼板面200mm的位置，待土建人员补好洞并检查确实不漏水后，做完防水及装饰层后，再进行坐便安装。
工艺流程
安装前准备工作--安装定位--涂刷粘接胶（安装泡沫沥青垫圈）--安装就位
1、安装前准备工作
a.检查排水管去水口，取出去水管的临时堵头，确认去水管内无杂物后，将管口周围与坐便器底部地面清扫干净，并用干燥、干净的抹布搽干。
b.采用角磨机调整坐便器去水口的高度，并保证管口水平平整，若安装连体坐便器，该去水高度应调整为出瓷砖地面10mm，若安装分体坐便器，该去水口高度应调整为出瓷砖地面5mm。
2、安装定位

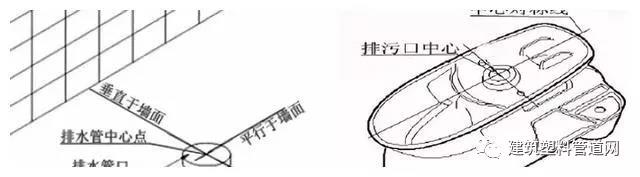

a.确定排污管中心，并划出十字中心线，中心线预估应延长到安装位外地面，如下图所示
b.翻转坐便器，在坐便器去水口上确定中心，并划出十字中心线，中心线应延伸到座便器底部四周侧边，如上右图所示。将坐便器去水口与坐便下水口对齐，使坐便器接触的地面的边沿画一圈坐便器位置线后，将坐便器移开。
3、涂刷粘接胶

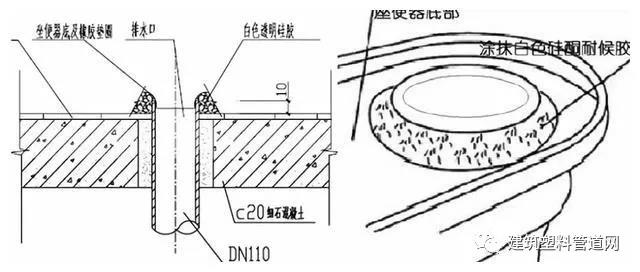

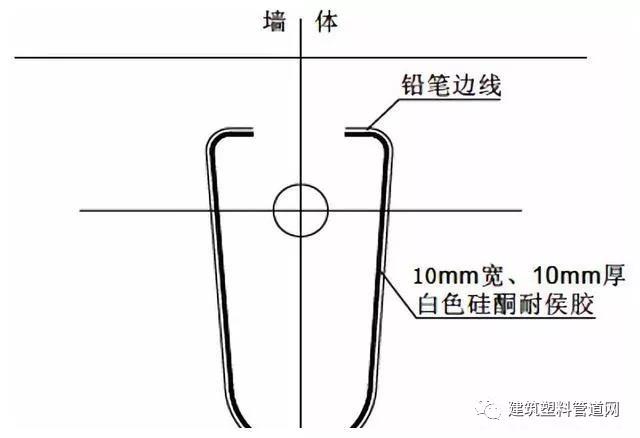

a.在铅笔划线部位沿线的内侧涂均匀抹一圈宽10mm、厚10mm白色硅酮耐候胶，如下图所示
b.排污口处理
（1）若安装分体坐便器，应在去水管管口周围（下左图）与坐便器排水口处（下右图）均匀图上宽10mm，厚度10mm白色硅酮耐侯胶。如下图所示：

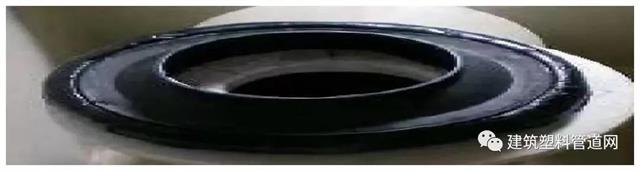

（2）若安装连体坐便器，该部位直接使用洁具公司配备的泡沫沥青密封圈连接，如下图所示：
4、安装就位
a.将坐便器上的十字线与地面排污口的十字线应对准吻合，慢慢摆回原位，并用力慢慢压下，至底部硅胶溢出；
b.把坐便器底部压出的硅胶清理干净，并修整光滑顺直。
（图文来源：新浪）
